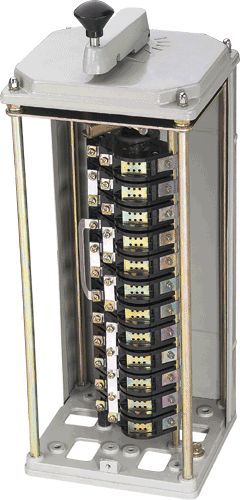

产品名称: KTJ15A/B系列交流凸轮控制器
型号规格: KTJ15A/B系列交流凸轮控制器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 主令控制器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
KTJ15A/B系列交流凸轮控制器产品详细说明:
用途
KTJ15A、B系列凸轮控制器(以下简称控制器),适用于交流50HZ,电压至380伏以下的电力线路中,用于改变三相异步、电动机定子电路的接法或转子电路的 电阻值,来直接控制电动机的起动、调速、制动或换向.

分类及型号含义
2.1分类
按操作方式分
水平转动操作;
立式往复操作。

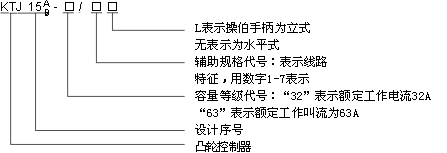

2.2 KTJ15A/B系列交流凸轮控制器型号含义
KTJ15A/B系列交流凸轮控制器型号说明

技术数据

手柄操作力:不大于40N;
最多控制档位:左右各5档;最多控制回路数:15个。
控制器的辅助触头组的电气性能符合主控制器技术指标。
32A控制器可直接控制15千瓦及以下的绕线式的电动机。
63A控制器可直接控制30千瓦及以下的绕线式电动机。
机械寿命不低于150万次。
凸轮控制器主电路的通断能力符合AC2使用类别;辅助电路的通断能力应符合AC-11使用类别,其具体数值如表1。

表1

使用类别

额定工作电流

接通条件

分断条件

通电时间(S)

间隔时间(S)

通断次数(万次)

L(A)

U(V)

COSФ

L(A)

U(V)

COSФ

AC2

32

63

128

252

418

0.65

128

252

418

0.65

25

5~10

接通≥0.05

分断≤0.5

AC-11

2.6

28.6

418

0.7

28.6

418

0.7

50

5~10

≥0.5


控制器主电路的电寿命应符合AC2,使用类别,辅助电路的电寿命应符合AC-11使用类别,其具体数值如表2
表2

使用类别

额定工作电流

接通条件

分断条件

通断次数(万次)

L(A)

U(V)

COSФ

L(A)

U(V)

COSФ

AC2

32

63

80

157.5

380

0.65

80

157.5

380

0.65

7.5

AC-11

2.6

26

380

0.7

2.6

380

0.4

60


表1、表2中有关参数允差范围:电流:±0.05%电压:(包括恢复电压)±5%
功率因数:±0.05

外形及安装尺寸

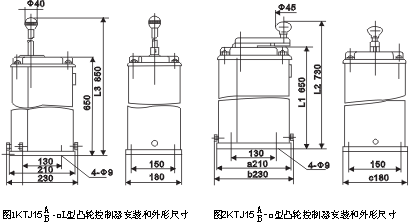

1、控制器的外形安装尺寸见图1、图2;
2、触头元件的接线螺钉10A、32A为M5,63A为M6。

KTJ15A/B系列交流凸轮控制器外形尺寸

型号
尺寸

KTJ15A

KTJ15B

A

210

210

B

230

230

C

180

220

L1

650

520

L2

730

600

L3

850

720

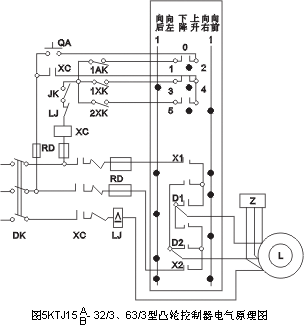

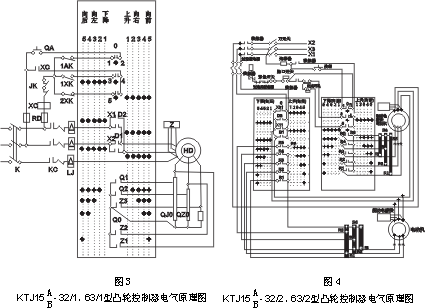

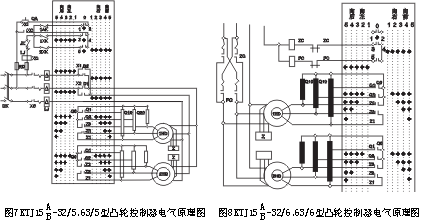

KTJ15A/B系列交流凸轮控制器接点图
KTJ15A/B系列交流凸轮控制器接线图1
KTJ15A/B系列交流凸轮控制器接线图2
KTJ15A/B系列交流凸轮控制器接线图3

正常工作条件
周围空气温度
5.1、周围最高空气温度不超过+40℃。
5.2、周围空气温度下限不低于-5℃。
5.3、24小时内的平均值,不超过+35℃。
注:用于-10℃或-35℃时,用户应于订货时注明。
5.4、海拔高度
   安装地点海拔高度不超过2000米。
5.5、大气条件
   大气的相对湿度,在周围最高温度达+40℃时不超过50%,在较低温度下要以有较高的相对湿度,同时该月平均最低温度为25℃时,最湿月的平均最大相对湿度为90%,并考虑到因温度变化发生在产品表面上的凝露。
5.6、污染等级
  控制器的污染等级为3级。
5.7安装类别
  控制器的安装类别为III级。
注:凡超出上述条件使用时,应由供需双方作为特殊定货协议解决。
结构概述
   KTJ15A、B系列交流凸轮控制器防护等级为IP30,采用立式安装。
   控制器分四部分:操纵机构部分,凸轮和触头系统部分和壳体部分。其操纵手柄,为避免由于起重机震动和意外碰撞使操纵机构误动作,该手柄带有自锁装置。操作时,只需将手柄压下,零位自锁装置打开,便可操作。
   机械传动部分装在箱体上部,立式操作手柄是经伞齿轮传动凸轮轴,水平操作手柄则是直接传动凸轮轴,使触头组按规定程序分合。控制器的凸轮轴均为立式安装。触头排列除KTJ15B-32/2、63/2、32/5、63/5为双排排列外,其余均为单排。传动部分各支点均用滚动轴承、以减小摩擦力。
   定位棘轮是由3毫米厚钢板冲压而成的,并经过适当热处理获得良好的耐磨性。控制器档位数为五档。在左右各五档范围内,档位数可任意选择。定位棘轮弹簧力是可以调整的,这样就可以根据具体情况,在分档清楚的前提下,调整棘轮弹簧力使手柄操纵力在许可的范围内。
   凸轮为黑色酚醛塑料压制而成型,其结构为穿心室,这样保证了装配位置准确。
触头组结构均为转动式双断点。32A与63A触头组安装尺寸相同,故通用于安装支杆。机座采用压铸铝件,上面板采用钢板拉伸成型,机座和板面用4个支柱联成一体,具有重量轻,刚度好的特点,前后外罩均能方便拆下,供安装、配线和维修用。
使用及维修
   7.1、控制器应用安装螺钉固定。对立式手柄将手柄杆插入操作轮孔中用力下推,定位锁便能自动锁住,然后即可操作。
   7.2按照电气原理图的要求,分别逐档操纵控制器,观察触头的分合是否与接线图中触头分合程序相符。
   7.3在通电前必须检查电动机和电阻器有关电器系统的接线是否正确,接地是否可靠。
   7.4接电后应按相应控制器细心检查电动机运行情况,若有差异应立即切断电源待查明原因后方可继续通电。
   7.5控制器应按以下要求经常检查维修:
   7.5.1所有螺钉联接部分必须紧固,特别是触头接线螺钉;
   7.5.2摩擦部分应经常保持一定的润滑;
   7.5.3触头工作表面应无明显的熔斑,烧熔的部位可用细锉精心修理,不允许使用砂纸。
   7.5.4损坏的零件要及时更换。
