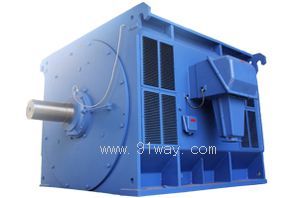

产品名称: YRKS系列绕线转子高压三相异步电动机(10kV/H355-630)
型号规格: YRKS系列绕线转子高压三相异步电动机(10kV/H355-630)
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 高压电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YRKS系列绕线转子高压三相异步电动机(10kV/H355-630)产品详细说明:
YRKK系列绕线转子高压三相异步电动机(H450-630mm 10kV )技术数据表

型号 功率(kW) 同步转速(r/min) 额定电流(A) 效率(%) 功率因数

转子

最大转

矩倍数

重量
电压 电流
YRKK4501-4 250 1500 19.0 91.5 0.83 482 328 1.8 4350
YRKK4502-4 280 21.2 91.8 482 357 4400
YRKK4503-4 315 23.8 92.1 0.83 527 365 4500
YRKK4504-4 355 26.8 92.3 613 372 4580
YRKK4505-4 400 30.0 92.6 645 404 4700
YRKK4506-4 450 33.7 92.8 742 363 4800
YRKK5001-4 500 1500 36.9 93.2 0.84 763 436 1.8 5250
YRKK5002-4 560 41.1 93.6 816 448 5400
YRKK5003-4 630 46.2 93.7 0.84 897 454 5550
YRKK5004-4 710 52.0 93.8 1011 462 5700
YRKK5005-4 800 58.6 93.9 1121 478 5900
YRKK5601-4 900 1500 65.0 94.1 0.85 953 603 1.8 7500
YRKK5602-4 1000 72.1 94.2 1064 612 7700
YRKK5603-4 1120 80.7 94.3 1192 623 7900
YRKK6301-4 1250 1500 88.9 94.4 0.86 1226 652 1.8 9700
YRKK6302-4 1400 99.5 94.5 1362 673 9850
YRKK6303-4 1600 113.5 94.6 1533 682 10150
YRKK4504-6 250 1000 20.0 91.4 0.79 520 313 1.8 4580
YRKK4505-6 280 22.3 91.6 540 316 4700
YRKK4506-6 315 25.1 91.8 589 320 4800
YRKK5001-6 355 27.8 92.0 718 323 5000
YRKK5002-6 400 1000 31.3 92.2 0.80 808 330 1.8 5100
YRKK5003-6 450 34.5 92.4 923 343 5250
YRKK5004-6 500 39.0 92.6 994 344 5400
YRKK5005-6 560 43.6 92.8 0.80 1077 353 5550
YRKK5601-6 630 47.7 93.0 995 408 7250
YRKK5602-6 710 1000 53.6 93.2 0.82 1078 419 1.8 7500

YRKK5603-6


YRKK5604-6

800 60.2 93.5 1175

435

7700
900 67.6 93.7 0.82 1293 447 7900
YRKK6301-6 1000 73.2 93.9 1293 474 9700
YRKK6302-6 1120 1000 81.8 94.1 0.84 1436 486 1.8 9850
YRKK6303-6 1250 91.1 94.3 1616 489 10150
YRKK5002-6 250 21.3 91.4 563 302 5000
YRKK5003-8 280 750 23.9 91.5 0.74 614 303 1.8 5100
YRKK5004-8 315 26.8 91.7 675 306 5250
YRKK5005-8 355 30.1 91.9 750 309 5400
YRKK5006-8 400 33.9 92.1 844 316 5550
YRKK5601-8 450 37.5 92.3 0.76 901 324 7250
YRKK5602-8 500 41.6 92.5 965 336 7500
YRKK5603-8 560 750 44.2 93.0 0.80 1039 349 1.8 7700
YRKK5604-8 630 48.1 93.2 1126 363 7900
YRKK6301-8 710 51.6 93.4 1126 405 9700
YRKK6302-8 800 58.1 93.6 1228 421 9850
YRKK6303-8 900 750 64.4 93.8 0.71 1351 428 1.8 10150
YRKK5005-10 250 22.4 90.9 635 261 5400
YRKK5006-10 280 25.0 91.2 635 294 5550
YRKK5601-10 315 600 27.2 91.6 0.73 710 287 1.8 6800
YRKK5602-10 355 30.6 91.7 795 295 7000
YRKK5603-10 400 34.4 91.9 901 294 7250
YRKK5604-10 450 38.6 92.3 600 497 7500
YRKK5605-10 500 600 42.7 92.5 0.73 649 510 1.8 7700
YRKK6301-10 560 46.5 92.6 0.75 1039 332 9200
YRKK6302-10 630 52.2 92.9 1228 317 9700
YRKK6303-10 710 58.6 93.2 0.75 1351 336 9850
YRKK6304-10 800 66 93.3 1501 350 10150
YRKK5602-12 250 600 22.4 90.8 0.71 593 261 1.8 7000
YRKK5603-12 280 25.0 91.0 653 266 7250
YRKK5604-12 315 28.0 91.1 721 269 7500
YRKK5605-12 355 31.7 91.2 809 269 7700
YRKK6301-12 400 500 34.6 91.5 0.73 567 463 1.8 9200
YRKK6302-12 450 38.8 91.8 607 486 9700
YRKK6303-12 500 43.0 92.0 708 463 9850
YRKK6304-12 560 47.9 92.4 778 474 10150

高压三相异步电动机 YRKK系列绕线转子笼型(10kV H450-630mm)安装尺寸

 机座号        极数     安装尺寸 外型尺寸
      A            B            C            D            E            F            G      t         b             H            K            AC            AD            HD            L
450 4   800    1120  670
110

210
28 100       450    35    1420   1100   1900 3000
28
6
500 4 900 1250 710 120 32 109 500 42 1600 1150 2200 3250
32
6-10 130 250 119
560 4 1000 1400 710 560 1800 1250 2400 3850
150     11.4 39.7
6-12 160 300 12.4 42.8
630 4 1120 1600 710 170 44.2 630 48 2000 1300 2700 4100
6-12 180 45.6


(1)当采用滑动轴承时,C尺寸偏差不包括轴向窜动。
注:图中尺寸仅供参考,订货时以制造厂提供的外形及安装尺寸图为准。

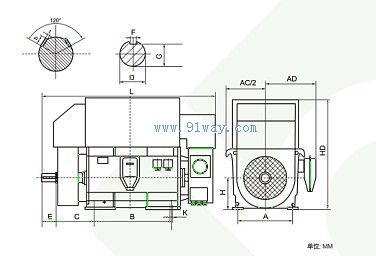

YRKS系列绕线转子高压三相异步电动机(10kV/H355-630)安装尺寸
