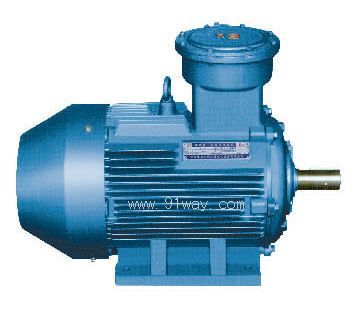

产品名称: YB3-H系列船用隔爆型三相异步电动机
型号规格: YB3-H系列船用隔爆型三相异步电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 防爆电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YB3-H系列船用隔爆型三相异步电动机产品详细说明:
YB3-H系列船用隔爆型三相异步电动机,是在YB3系列电机基础上研制开发的全封闭、自扇冷、鼠笼式、隔爆型船用三相异步电动机。效率按能效等级评定标准GB18613-2012《中小型三相异步电动机能效限定值及能效等级》评定,达到国家3级能效,相当于欧洲标准的EFF1等级。该系列电动机具有电气性能优良,使用安全可靠,振动、噪声低的特点。

YB3-H系列船用隔爆型三相异步电动机的功率等级、安装尺寸符合国际电工委员会(IEC60072-1)标准,其对应关系与德国DIN42673标准相同,有利于出口设备的配套和引进设备的备品备件。
本系列电动机防爆性能符合GB3836.1-2010《爆炸性环境 第1部分:设
备 通用要求》和GB3836.2-2010《爆炸性环境 第2部分:由隔爆外壳“d”保护的设备》的规定,防爆等级为Ex d IIB T4 Gb。
本系列电机通过中国船级社(CCS)认证,各项性能指标均达到或超过船舶及海洋工程对电机的要求。适用于船舶及海洋工程中,温度组别为T1、T2、T3和T4组的IIB类爆炸性气体混合物存在的环境。
二、结构说明
电动机的隔爆结构具有ExdIIAT4 Gb、ExdIIBT4 Gb。
电动机主体外壳防护等级为IP55、IP56。
电动机的冷却方式为IC411。
电动机绝缘等级为F级,定子绕组温升裕度大、寿命长。
电动机有一个圆柱形轴伸,借联轴器或正齿轮传动。
电动机定子绕组采用高强度聚酯漆包圆铜线,并经VPI真空加压浸漆处理成为一个完整的整体,绕组及绝缘具有良好的电气、机械、防潮性能及热稳定性。
电动机转子采用铸铝结构,转子经动平衡校验,电动机运转平稳、振动小、噪声低。
电动机定、转子冲片采用高导磁、低损耗优质电工硅钢片,电动机损耗低、效率高。
电动机轴承选用低振动、低噪声轴承,机座号132及以下采用双面密封轴承,在轴伸端装有波形弹簧垫圈,以适度
力压靠轴承,有效抑制电动机运转时产生的振动和噪声;机座号160及以上采用内、外盖结构,并在轴承部位采用挡圈轴向固定,有效地防止电动机转子的轴向窜动。
为使电动机安全可靠运行,机座号160~225根据客户要求电动机轴承结构可设置注排油装置,机座号250及以上电动机,预留轴承温度监测传感元件位置。
三、使用条件
使用的环境条件:
最高环境空气温度随季节而变化,但不超过+45℃。如电动机在最高环境空气温度高于+45℃使用时,由制造厂和用户协商。最低环境空气温度为-20℃,低于-20℃时由制造厂和用户协商。
环境空气最大相对湿度为95%,并有凝露。
有盐雾、油雾、霉菌及海水的影响。
有船舶正常营运中产生的冲击、振动。
倾斜摇摆
倾斜:±22.5º
摇摆:±22.5º。
可能同时发生横向和纵向倾斜。

使用的电气条件:
额定电压:
机座号63~71电压为: 380V;
机座号 80~100,电压为: 380V、660V;
机座号112~355,电压为:380V、660V、380/660V;
额定频率:50Hz
工作制:S1工作制——连续工作制;

注:也可按用户要求的电压、频率进行特殊设计、制造。如440V,60Hz。
*电动机电气性能,电动机结构,安装方式及外形尺寸与YB3标准系列相同。
