产品名称: 110LY系列永磁直流力矩电动机
型号规格: 110LY系列永磁直流力矩电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 直流力矩电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
110LY系列永磁直流力矩电动机产品详细说明:
110LY系列永磁直流力矩电动机技术参数

型  号

峰 值 堵 转

最大空载

转速

连 续 堵 转

转矩灵敏度

反电势系数

电枢转动惯量

电磁时间常数

质 量

转 矩

电 流

电 压

功 率

转矩

电 流

电 压

功 率

(N·M)

(A)

(V)

(W)

(r/min)

(N·M)

(A)

(V)

(W)

N.m/A

v/r.

min-1

Kg.m2×10-5



ms

kg

110LY51

1.225

2.8

27

75.6

600

0.734

1.68

16.2

27.22

0.438

0.0458

66.7

2

0.75

110LY52

1.225

1.69

48

81.12

600

0.734

1.01

28.8

29.09

0.725

0.076

66.7

2

0.75

110LY53

2.45

3.08

27

83.16

400

1.47

1.85

16.2

29.97

0.796

0.0832

118

3

1.5

110LY54

2.45

1.93

48

92.64

400

1.47

1.16

28.8

33.41

1.27

0.120

118

3

1.5


外形及安装尺寸:
1. 组装图

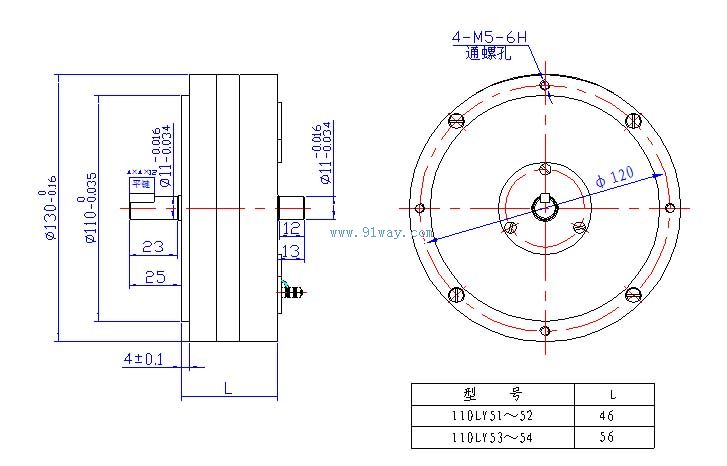

(a) 端部止口及螺孔安装,安装形式如(图1)

110LY系列永磁直流力矩电动机安装尺寸
(图1)

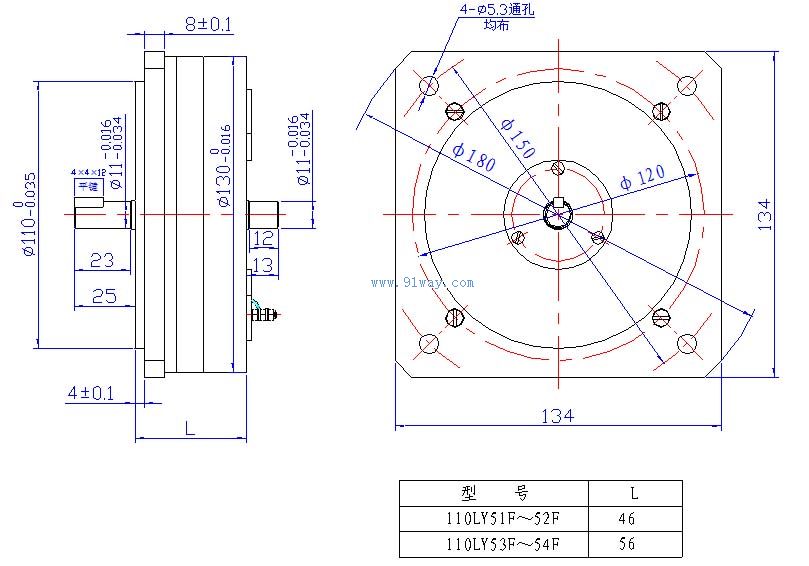

(b)方形凸缘安装,安装形式如(图2)

110LY系列永磁直流力矩电动机外形尺寸
(图2)

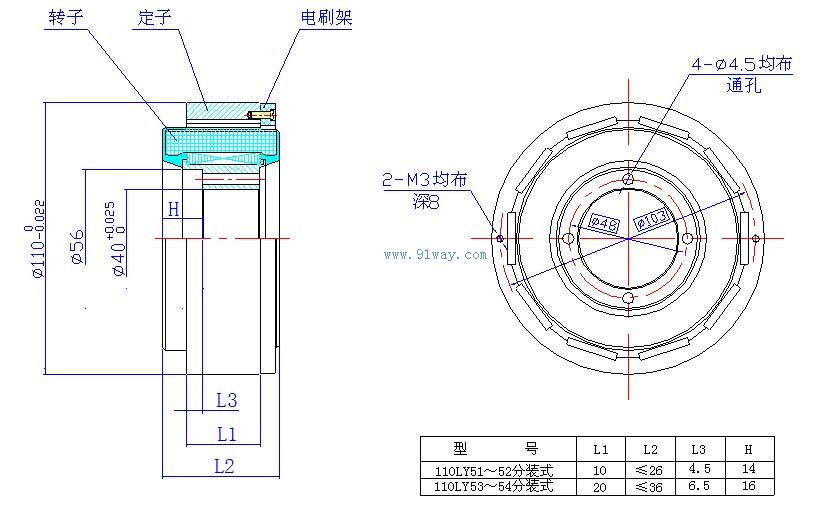

2.分装式
安装尺寸应符合(图3)

110LY系列永磁直流力矩电动机装配图

110LY系列永磁直流力矩电动机
