GZK-870系列智能无功功率自动补偿控制器产品详细说明：

一、概述
GZK系列是控制量为无电流的全自动智能无动功率补偿控制器。其核心部分采用了单片微型计算机。由于充分地利用了计算机的运算能力和逻辑判断能力，使得控制器具有自动适应、自动寻优等突出特点。各种灵敏度参数均能根据现场实时的情况自动调整确定在最佳的范围内，有着很强的现场适应能力。
GZK系列为方便用户的安装、使用和现场维护也作了充分的考虑。数字功率因数表显示实时的因数值，LED信号灯指示各种工作状态，设置了试验功能开关和对信号线两端间的接法没有限制等等。总之用户只要经过简单的接线后不用做任何的现场调试，控制器就能够立即有效地进行工作。
GZK系列采用了多种抗干扰措施，全密闭的防尘结构，具有体积小、可靠性强，美观实用等特点。并能自动适应各种参数的电容器补偿屏。通过与补偿的配合，对减少线路损失，改善用户的电压质量，提高电网的输送能力和降低电成本起着积极的作用。
二、工作原理

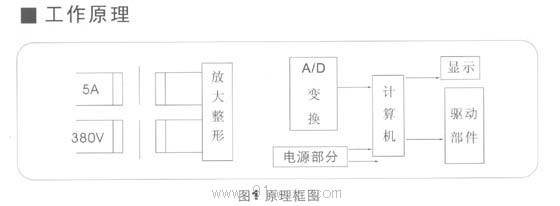

输入信号经过信号变压器传送到放大整形电路，经预处理后进行A/D变换。各类采样量送到计算机作为综合处理和记录，然后根据处理结果发出控制、显示命令。再对控制量跟踪检测，据控制的效果进行计算分析，重新调整适合于当前情况的各工作参数，作出下一步的控制反应。通过不断地有样检测，计算分析、记录、控制的循环来达到补偿无功功率的目的。（见图1）

三、GZK-870系列智能无功功率自动补偿控制器主要技术指标
1、输出路数

GZK－870－A	4路
GZK－870－B	6路
GZK－870－C	8路
GZK－870－D	10路
GZK－870－A	4路
GZK－870－B	6路
GZK－870－C	8路
GZK－870－D	10路

2、输出端触点切换容量：交流380V，5A（COSφ＝1）。
3、投入、切除动作无功电流设定：满度值的4－9%，（自动设定）。
4、投入切除动作延时：8～250秒（自动调整），过压切除动作延时6秒。
5、投、切工作方式：自动循环。
6、过压保护设定：437V±5V，回差电压6－9V。（出厂时调定，或根据用户要求调定。）
7、工作条件：
　a.工作电源：380V、50Hz
　b.信号源：电压信号380V（在机内已与工件电源连通）电流信号0.4～5A
　c.环境温度：0℃～4℃
　d.相对湿度≤85%
　e.海拔高度≤1000m
　f.工作环境周围无易燃易爆危险介质，不足以腐蚀破坏绝缘的气体及导电尘埃，无剧烈振动。
8.功耗≤20W
9　GZK－870外形尺寸：170×110×150（mm）、开孔尺寸：162×102（mm)
10、GZK－880外形尺寸：120×120×120（mm）、开孔尺寸：113×113mm（同42L6型电表）
■外形尺寸与安装接线
　1　GZK-870的安装为嵌装式外壳结构,外形尺寸170×110×150mm,结构安装开孔尺寸(宽×高)162×102mm.侧面设安装孔,紧固附件的挂钩插入孔内,旋附件上螺丝既把控制器固定在屏上 (见图2)、接线(图3).

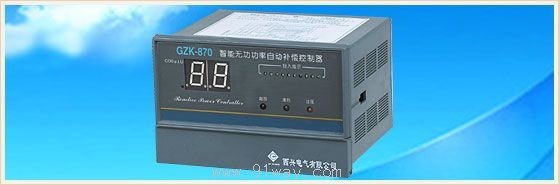

GZK-870系列智能无功功率自动补偿控制器
