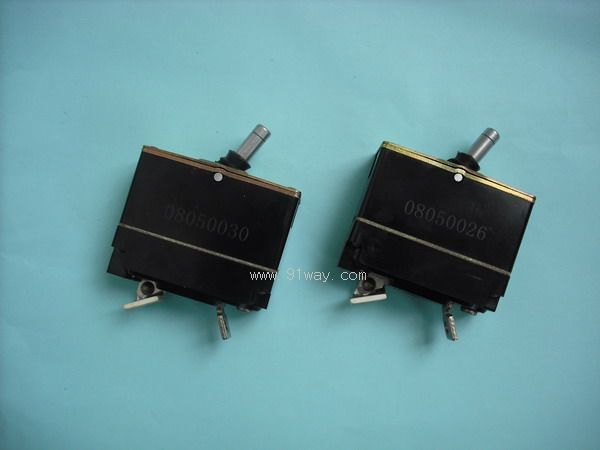

ZKC/F系列防尘自动保护开关产品详细说明：

用 途：
ZKC/F自动保护开关用于直流电压28～30V的线路中作接通或断开电源之用，并带有良好的过载和短路热脱扣装置，可在砂尘环境下试验，具有重量轻、体积小、灵敏度高、动作可靠等优点，适用于直流电器设备作线路保护。

使用条件：
介质温度： －50℃～50℃。
大气压力： ZKC-2/F和ZKC-5/F开关为101Kpa～5.5Kpa；
　　　　   ZKC-10/F～ZKC-80/F开关为101Kpa～12Kpa。
相对湿度： 在20±5℃时，相对湿度95%～98%。
振　　动： 振动频率为20Hz～80Hz、振动加速度达4g。
冲 击： 冲击加速度达4g、速率60～100次/min。
工作电压： 28～30V。
介电性能：应能承受频率50Hz的1000V交流电压历时1s。
绝缘电阻：绝缘电阻≮20MΩ。

主要技术参数

额定工作电流

规    格	ZKC-2/F	ZKC-5/F	ZKC-10/F	ZKC-15/F	ZKC-20/F	ZKC-25/F
额定电流	2A	5A	10A	15A	20A	25A
规    格	ZKC-30/F	ZKC-40/F	ZKC-50/F	ZKC-60/F	ZKC-80/F
额定电流	30A	40A	50A	60A	80A

保护动作特性：
产品在额定电流情况下，长时间不动作。
产品在常温情况下通过2倍额定电流，动作时间见下表：

型　　号	自动协同工作平均时间范围（s）
ZKC－2/F	25～120
ZKC－5/F	20～60
ZKC－10/F、ZKC－15/F	15～45
ZKC－20～30/F	20～60
ZKC－40/F、ZKC－50/F	25～80
ZKC－60/F、ZKC－80/F	20～80

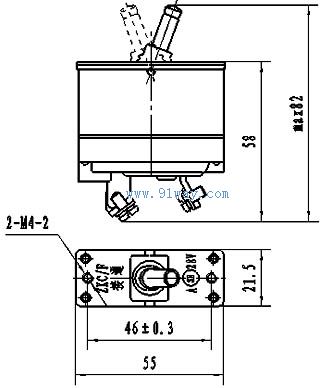

外形及安装尺寸：
