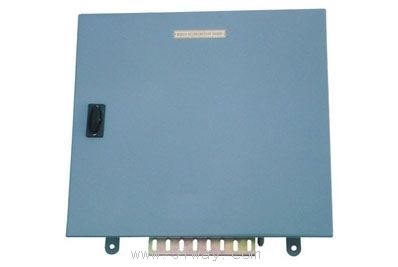

产品名称: PD系列船用配电箱
型号规格: PD系列船用配电箱
  放大图片 放大图片
产品类别: 常规产品 -- 特种电器 -- 船用配电箱
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
PD系列船用配电箱产品详细说明:

PD系列船用配电箱
PD系列船用配电箱选型说明及技术参数

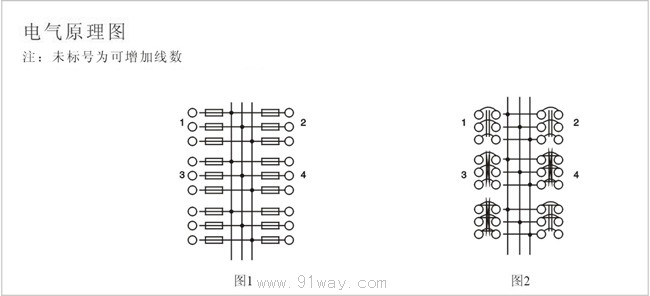

PD系列船用配电箱电气原理图

PD1 系列三相交流配电箱
电气原理图见图1

序号 型号 TO-100BA
自动开关台数
TO-225BA
自动开关台数
自动开关容量
(A)
L W H L1 W1
1 PD1-400/3 4   15、20、30

40、60、75

100

570 370
150 400 420
2 PD1-600/3 6   570 450 150 400 500
3 PD1-800/3 8   570 550 150 400 600
4 PD1-1000/3 10   570 650 150 400 700
5 PD1-1200/3 12   570 750 150 400 800
6 PD1-020-3   2 125、150、175
200、225

7 PD1-040/3   4


PD2 系列单相交流配电箱
电气原理图见图2

序号 型号 TO-100BA
自动开关台数
开关容量
(A)
L W H L1 W1
1 PD2-004/2 4 10、15、20

30、40、50

470

290 150 350 340
2 PD2-006/2 6 470 340 150 350 390
3 PD2-008/2 8 470 390 150 350 440
4 PD2-0010/2 10 470 440 150 350 490
5 PD2-0012/2 12 470 490 150 350 540
6 PD2-0014/2 14 470 540 150 350 590
7 PD2-0016/2 16 470 590 150 350 640
8 PD2-0018/2 18 470 640 150 350 690
9 PD2-0020/2 20 470 690 150 350 740

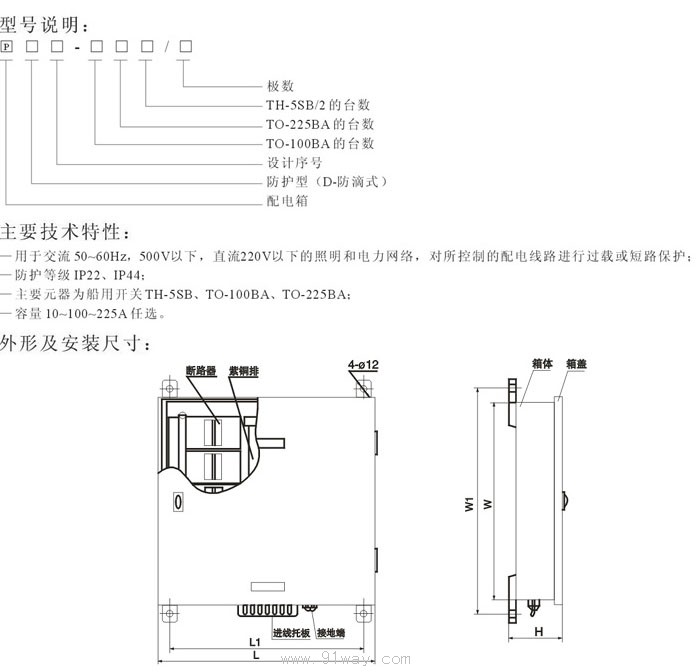

PD系列船用配电箱外形图及安装尺寸

PD系列船用配电箱
