DX-30系列信号继电器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 低压电器
-- 信号继电器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
DX-30系列信号继电器主要技术参数： |
| |
1 用途
本系列信号继电器包括DX-31A、DX-31B、DX-32A、DX-32B用于直流操作的保护线路中作为动作指示器。

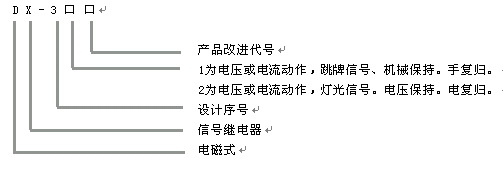

2 型号含义
3 结构及内部接线
本继电器系嵌入式安装电磁式信号继电器。继电器由铁芯，线圈，衔铁，接触系统，插头座、外壳等部分组成。
继电器采用插入式结构，外壳内导电片有()状弹簧片以保证接触。继电器元件可插入或拔出继电器外壳，以方便使用和维修。

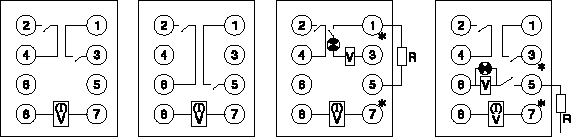

DX-30系列信号继电器内部接线图如图1所示。R为电压保持回路外附降压电阻，见表1。
|
型号 |
220V |
110V |
48V |
|
DX-32A |
3.9KΩ |
1.3KΩ |
|
|
DX-32B |
3KΩ |
1.3KΩ |
390Ω |
| DX-31A |
DX-31B |
DX-32A |
DX-32B |
图1 DX-30系列信号继电器内部接线图(背视)
同一机芯可以有二种结构形式，即A01K为嵌入式安装，A01H为凸出安装后接线，见《附录》Ⅱ。
4 技术数据
4.2 主要参数见表1，线圈电阻见表2。
|
型号 |
绕组 |
额定值 |
触点数量 |
|
DX-31A
DX-31B |
电压工作绕组 |
V |
220，110，48，24，12 |
两付动合触点 |
|
电流工作绕组 |
A |
0.01，0.015，0.02，0.025，0.04
0.05，0.075，0.08，0.1，0.15
0.2，0.25，0.5，0.75，1，2，4 |
|
DX-32A
DX-32B |
电压工作绕组 |
V |
220，110，48，24，12 |
DX-32A
有两付动合触点，
DX-32B
有三付动合触点 |
|
电流工作绕组 |
A |
0.01，0.015，0.02，0.025，0.04
0.05，0.075，0.08，0.1，0.15
0.2，0.25，0.5，0.75，1，2，4 |
|
电压保持绕组 |
V |
220，110，48 |
|
DX-31B/A |
DX-32A |
DX-32B |
|
规 格 |
电阻(Ω) |
规 格 |
电 阻(Ω) |
规 格 |
电 阻(Ω) |
|
220V |
20000 |
220V |
18000 |
220V |
18000 |
|
110V |
9600 |
110V |
4500 |
110V |
4500 |
|
48V |
1150 |
48V |
860 |
48V |
860 |
|
24V |
288 |
24V |
215 |
24V |
215 |
|
12V |
72 |
12V |
54 |
12V |
54 |
|
0.01A |
2800 |
0.01A |
2800 |
0.01A |
2800 |
|
0.015A |
1250 |
0.015A |
1250 |
0.015A |
1250 |
|
0.02A |
700 |
0.02A |
700 |
0.02A |
700 |
|
0.025A |
450 |
0.025A |
340 |
0.025A |
340 |
|
0.04A |
170 |
0.03A |
110 |
0.03A |
110 |
|
0.05A |
110 |
0.04A |
135 |
0.04A |
135 |
|
0.075A |
50 |
0.05A |
80 |
0.05A |
80 |
|
0.08A |
45 |
0.06A |
56 |
0.06A |
56 |
|
0.1A |
28 |
0.075A |
34 |
0.075A |
34 |
|
0.15A |
12.5 |
0.08A |
32 |
0.08A |
32 |
|
0.2A |
7 |
0.1A |
21 |
0.1A |
21 |
|
0.25A |
4.5 |
0.15A |
9.1 |
0.15A |
9.1 |
|
0.5A |
1.1 |
0.2A |
5.1 |
0.2A |
5.1 |
|
0.7A |
0.5 |
0.25A |
3.4 |
0.25A |
3.4 |
|
1A |
0.28 |
0.5A |
0.8 |
0.5A |
0.8 |
|
2A |
0.07 |
0.7A |
0.37 |
0.7A |
0.37 |
|
4A |
0.017 |
1A |
0.21 |
1A |
0.21 |
| |
|
2A |
0.02 |
2A |
0.02 |
| |
|
4A |
0.018 |
4A |
0.018 |
4．2 当周围介质温度为20℃±5℃时，继电器的动作值为
电压工作绕组不超过70％额定电压；
电流工作绕组不超过80％额定电流。
4.3 电压保持绕组的保持电压不大于80％额定保持电压。
4.4 继电器衔铁活动部分应在不小于5％额定值下可靠返回。
4.5 电压不超过250V，电流不超过0.5A时，继电器触点断开容量在直流有感负荷(时间常数为5×lO-3s)电路中为30W。
4.6 在额定值下，继电器的功率消耗为
4.6.1 电压工作绕组：DX-3lA不大于2W，DX-32A，DX-32B不大于3W。
4.6.2 电流工作绕组不大于0.3W。
4.6.3 DX-32A电压保持回路220V不大于10W；110V不大于5W，48V不大于3W
DX-32B电压保持回路220V不大于20W；110V不大于10W，48V不大于4W
4.7 当周围介质温度为+40℃时，继电器的电压绕组长期耐受110％的额定电压，电流绕组长期耐受3倍的额定电流，其线圈温升不超过65K。
4.8 绝缘强度
4.8.1 继电器的导电部分对非带电金属部分和外壳，以及在电器上无联系的各导电部份之间绝缘，应能耐受交流50Hz电压2kV历时1min试验而无击穿或闪络现象。
4.8.2 同一线圈的各绕组之间的绝缘应能耐受交流50Hz电压1kV历时1min试验而无击穿或闪络现象。
4.9 继电器的电寿命为103。
5 使用条件
产品在下列工作条件下应能可靠工作：
5.1 产品使用地点的海拔高度不超过2000米。
5.2 产品使用地点周围环境温度为：最高温度：40℃，最低温度：-20℃。
5.3 产品使用地点周围空气相对温度不大于85%。
5.4 产品安装位置偏离其安装垂直面的倾斜度不大于5度。
5.5 产品使用地点不允许有剧烈振动与冲击。
5.6 产品使用地点不得有爆炸危险的介质，周围介质中不含有腐蚀金属和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。
6 订货须知
6.1 继电器的型号及名称。
6.2 继电器的额定值。
6.3 继电器的数量。
|
|
| |
|
| |

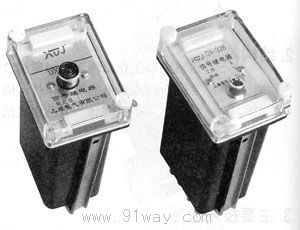

DX-30系列信号继电器(示意图)
|
