ZW8-12型户外高压真空断路器主要技术参数： |
| |
1 概述
ZW8-12型户外高压真空断路器（以下简称断路器）用于交流50Hz-12kV的三相电力系统，能分合电路的负荷电流、过载电流及短路故障电流，室电网控制保护设备，当断路器与隔离开关组合后（以下简称组合断路器），页可作为分段开关使用。
2 使用环境条件
a.环境温度-40℃～+40℃；
b.海拔不超过2000mm，2000mm以上与用户协商；
c.风压不超过700Pa(相当于风速34m/s)；
d.相对湿度日平均值不大于95％，月平均值不大于90％
e.空气污秽程度Ⅲ级；
f.周围空气不应受腐蚀性气体或可燃性气体等明显污染；
g.无经常性的剧烈运动；
h.作为绝缘介质的硅橡胶应符合GB655386有关使用场合的要求。
3 主要技术参数
3.1 额定参数
序号 |
项 目 |
单位 |
参 数 |
|
1 |
额定电压 |
KV |
12 |
|
2 |
额定电流 |
A |
630 |
|
3 |
额定频率 |
HZ |
50 |
|
4 |
工频耐受电压 |
KV |
42 |
|
5 |
雷电冲击电压（峰值） |
KV |
75 |
|
6 |
额定短路开断电流 |
KA |
12.5 |
16 |
20 |
|
7 |
额定短路关合电流(峰值) |
KA |
31.5 |
40 |
50 |
|
8 |
额定短时耐受电流 |
KA |
12.5 |
16 |
20 |
|
9 |
额定峰值耐受电流 |
KA |
31.5 |
40 |
50 |
|
10 |
额定操作顺序 |
|
分—0.3S—合分—180S合分 |
|
11 |
额定短路电流开断次数 |
次 |
30 |
|
12 |
机械寿命 |
次 |
10000 |
|
13 |
动触头允许磨损累计厚度 |
mm |
3 |
|
14 |
额定操作电压
配CT型弹簧操动机构 |
合闸线圈 |
V |
直流或交流110、220 |
|
分闸线圈 |
|
15 |
过流脱扣线圈额定工作电流 |
A |
5 |
|
16 |
储能电机 |
客定电压 |
V |
直流或交流110、220 |
|
功率 |
W |
≤200 |
|
17 |
重量 |
Kg |
150 |
3.2机械特性参数
序号 |
项 目 |
单 位 |
参 数 |
|
1 |
触头开距 |
mm |
11±1 |
|
2 |
触头行程 |
mm |
3±0.5 |
|
3 |
平均分闸速度 |
m/s |
1±0.4 |
|
4 |
平均合闸速度 |
m/s |
0.65±0.15 |
|
5 |
合闸弹跳时间 |
ms |
≤2 |
|
6 |
三相分闸同期性 |
ms |
≤2 |
|
8 |
合闸时间 |
ms |
≤0.1 |
|
9 |
分闸时间 |
ms |
≤0.1 |
|
10 |
每极主回路电阻 |
Ω |
≤200 |

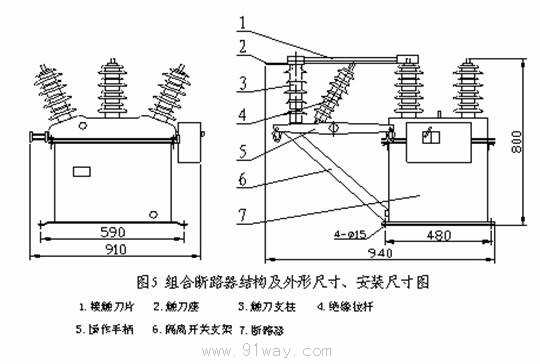

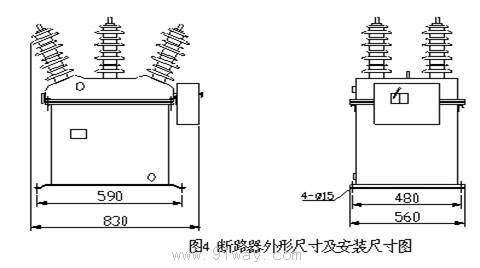

4外形及安装尺寸
|
|
| |
|
| |

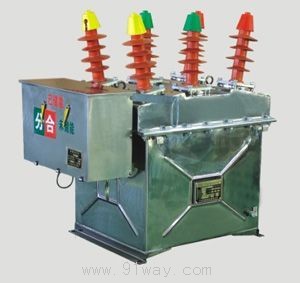

ZW8-12型户外高压真空断路器(示意图)
|
