关于产品供应： |
 |
|
|
 |
|
 |
|
 |
产品名称： |
ZN63A(VS1)-12系列户内高压真空断路器
|
| |
型号规格： |
|
|
| |
产品类别： |
常规产品 -- 高压电器
-- 户内断路器 |
 |
| |
参考价格： |
厂价直销 |
| |
下 浮 数： |
|
| |
产品品牌： |
国标产品 |
| |
产品产地： |
上海 |
| |
可供数量： |
批量 |
|
供应商家： |
|
|
| |
产品简介： |
|
| |
ZN63A(VS1)-12系列户内高压真空断路器主要技术参数： |
| |
|
一、概述 |
|
ZN63A（VS1）型户内高压真空断路器是三相交流50HZ，额定电压为7.2～kV户内高压开关设备。断路器合我国国家标准GB1984-89《交流高压断路器》、GB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-01《10-35kV户内高压真空断路器订货技术条件》和相关的IEC标准，并具有可靠的联锁功能。
ZN63A（VS1）型户内高压真空断路器可进行频繁的操作，具有多次开断和快速重合闸的能力。
ZN63A（VS1）型户内高压真空断路器设计成前后分装结构，既可以作为固定安装的单元，也可与底盘车配装作单独手车使用。 |
|
二、使用环境条件 |
|
1、周围空气温度：+40℃～-15℃，（日平均值不大于-35℃）；
2、海拔不超过1000米；
3、空气相对湿度月平均不超过90%，日平均不高于95%；
4、地震烈度不超过8度；
5、使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。 |
|

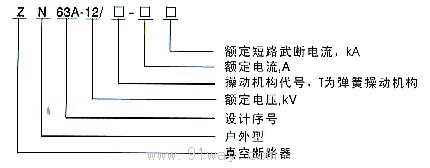

三、产品型号及意义 |
|
|
|
四、订货须知 |
|
用户在订货时应注明：
1、断路器型号，名称及订货数量；
2、断路器额定电压，额定电流及额定短路开断电流。
3、额定操作电压；
4、备品、备件的名称及数量；
5、用户若有其它特殊要求，可在订货时说明。 |
|
五、主要技术参数 |
|
额定电压kV |
12 |
|
额定频率Hz |
50 |
|
额定绝缘水平 |
1min工频耐受电压
相间、相对地/隔离断口kV |
42/48（有效值） |
|
雷电冲击耐受
相间、相对地/隔离断口kV |
75/85（峰值） |
|
额定操作顺序 |
分-f-合 分-f1-合分* |
|
主回路电阻μΩ |
≤40 |
|
机械寿命次数 |
1000 |
|
型号 |
额定电流A |
额定短路开断电流kA |
额定短路关合电流(峰值)kA |
额定短路
持续时间S |
额定短路开断
电流开断次数(次) |
|
ZN□-12/630-20 |
630 |
20/25 |
50/63 |
4 |
100 |
|
ZN□-12/1250-20 |
1250 |
|
ZN□-12/1250-31.5 |
1250 |
31.5 |
80 |
50 |
|
ZN□-12/1600-31.5 |
1600 |
|
ZN□-12/2000-31.5 |
2000 |
|
ZN□-12/2500-31.5 |
2500 |
|
ZN□-12/1250-31.5 |
1250 |
<> |
100 |
30 |
|
ZN□-12/1250-40 |
1600 |
|
ZN□-12/1600-40 |
2000 |
|
ZN□-12/2000-40 |
2500 |
|
ZN□-12/2500-40 |
3150 |
注:*短路开断电流20、25、31.5kA时.f=0.3s,f1=180s.
短路开断电流40kA,f=0.180s,f1=180s. | |

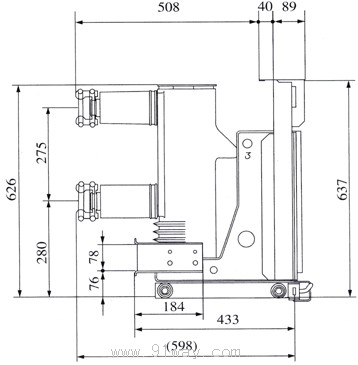

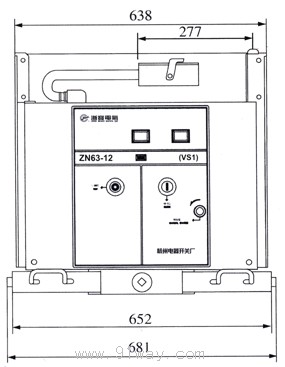

ZN63-12/1250-31.5(800mm)外形及安装尺寸（相距210mm）
|

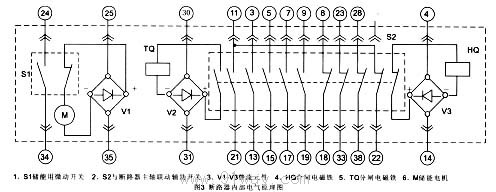

断路器内部电气原理图 |
|
| |
|
| |
|
| |

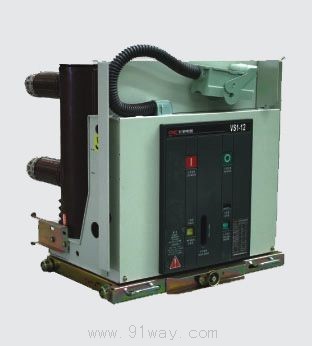

ZN63A(VS1)-12系列户内高压真空断路器(示意图)
|
