ZN-10C系列户内手车式高压真空断路器产品详细说明：

ZN-10C系列户内手车式高压真空断路器属额定电压10KV三相浆50HZ的高压户内开关设备，广泛用于矿企业、发电厂、变电所，作为保护和控制高压电器设备用，尤其适用开断重负荷及频繁操作的场所。
该系列断路器操动机构可配CD10、CD17型电磁操动机构或CT8、CT17、CT19型弹簧操动机构，并符合IEC-56及GB1984-89≤交流高压断路器≥等有关标准。

正常使用条件
a 海拔高度不超过1000m；
b 环境温度上限+40℃，下限-25℃；
c 相对湿度：日平均不大于95﹪，月平均不大于90﹪
d 周围空气应不受腐蚀性或可燃烧气体、水蒸汽等明显污染；
e 无经常性剧烈振动。

结构特点
ZN-10C系列户内手车式高压真空断路器为手车司式结构，可直接进入KYNI-10或JYN2-10手车柜，同规格手车完全可互换。手车有可靠锁定装置，进出柜子采用蜗轮蜗杆推进机构。

主要技术参数

名称		单位	数据
额定电压	KV		10
最高电压	KV		11.5
额定电流	A		630 1250 1600 2000 3150
额定断路开断电流	KA		20  31.5  40
额定关合定电流（峰值）	KA		50  80  100
热稳定电流	KA/S		20/4  31.54  40/4
合闸时间	s		<0.15
分闸时间	S		<0.16
额定短路开断次数	次		30
额定操作循环			分-0.3 合分-180S合分
一分钟公频耐压（有效值）	KV		42
额定电流开断次数	次		1000
机械寿命	次		1000

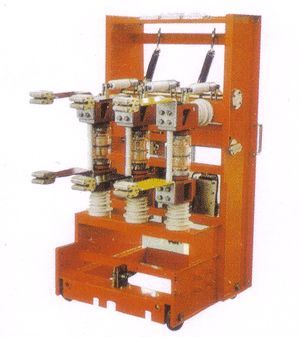

ZN-10C系列户内手车式高压真空断路器
