产品名称: ZG系列振动电机
型号规格: ZG系列振动电机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 振动电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZG系列振动电机产品详细说明:
ZG系列振动电机(振动电机 )八十年代初由机电部、冶金部、煤炭部联合设计组在引进日本先进样机基础上设计研制的。一九八四年通过部级鉴定,结论认为:该产品参数先进、结构合理、使用寿命长,主要技术参数接近国外同类产品先水平,在国内处于领先地位。(摘自技术鉴定证书)该机最大特点是功率小,激振动大,尤其采用了国内先进的装配技术,运行可靠,连续使用寿命长达10000小时以上。功率—激振力指标与日本相等,高于西德及国内同类产品,而激振力为振动机械设计、选型的主要参数。故在需同样激振力的情形下,选用该机功率小、耗能省,自重轻。

由于该惯性振动器性能优越,使用寿命长,因而得到广大用户的欢迎。近几年,该产品多次为国家重点项目配套。如上海宝钢二期工程,天津军粮城发电厂,鞍山钢铁公司、重庆钢铁公司 等,并赢得良好的信誉。
二、用途和特点
ZG系列惯性振动器是利用装在特制的双出轴三相异步电机转子两端的偏心块提供振动力的一种新型振动驱动装置。广泛用来作为各种振动机械(如振动给料机、振动输送机、振动筛分机、振动落砂机、振动破碎机、振动提升机、振动试验台等)的激振源、也可直接用来作为仓壁振动器。由于其使用方便、结构简单,因而被矿山、冶金、煤炭、建材、化工、轻工、电子、机械、粮食、公路桥梁上振护筒、振护柱等各行各业大量采用。

ZG系列惯性振动器与其它振动器(如电磁振动器、偏心连杆振动器等)相比,具有体积小、重量轻、结构简单、拆装方便、激振力大、功率小、效率高、噪音小、功率因素高、振动力可以无级调节等特点。

型号 振次/分 额定激振力(KN) 额定功率(KW) 额定电流(A) 机脚孔尺寸
ZG201 2900 1 0.09 0.32 75X100(宽)
ZG202 2 0.18 0.59 75X100(宽)
ZG203 3 0.25 0.78 205X165(宽)
ZG205 5 0.37 1.1 205X165(宽)
ZG210 10 0.75 1.96 205X165(宽)
ZG220 20 1.5 3.67 140X190(宽)
ZG230 30 2.2 5.10 140X190(宽)
ZG250 50 3.7 8.43 205X310(宽)
ZG263 63 4.5 10.31 205X310(宽)


1、ZG系列振动电机型号说明

ZG系列振动电机型号说明

例:ZG410为极对数四极,振动力为(10000)牛的惯性振动器。
2、ZG系列惯性振动器主要技术参数见下表。

型号
振动力
(×10³牛)
额定
功率
(千瓦)
额定
电流
(安)
振动
频率
(次/分)
电压
(伏)
温升
(℃)
绝缘
等级
效率
(%)
功率
因素
重量
(公斤)
ZG402
0-2
0.1
0.4
1450
380
80
B
65.94
0.667
30
ZG405
0-5
0.25
0.73
1450
380
80
B
70.24
0.752
46
ZG410
0-10
0.55
1.53
1450
380
80
B
75.02
0.728
81
ZG415
0-15
0.75
1.95
1450
380
80
B
76.77
0.760
90
ZG420
0-20
1.1
2.71
1450
380
80
B
76.85
0.801
129
ZG432
0-32
1.5
3.15
1450
380
80
B
79.13
0.819
145
ZG440
0-40
2.2
5.19
1450
380
80
B
78.48
0.815
234
ZG450
0-50
3.0
6.82
1450
380
80
B
80.68
0.822
245
ZG609
0-9
0.55
1.66
960
380
80
B
76.0
0.662
84
ZG612
0-12
0.75
2.14
960
380
80
B
77.5
0.684
94
ZG618
0-18
1.1
2.97
960
380
80
B
78.6
0.715
141
ZG625
0-25
1.5
3.84
960
380
80
B
80.0
0.740
159
ZG636
0-36
2.2
5.55
960
380
80
B
80.9
0.747
249.5
ZG645
0-45
3.0
7.82
960
380
80
B
82.6
0.756
268
ZG660
0-60
4.0
9.56
960
380
80
B
82.2
0.762
427
ZG820
0-20
1.5
4.36
725
380
80
B
80.0
0.652
185
ZG830
0-30
2.2
6.16
725
380
80
B
81.1
0.667
279
ZG840
0-40
3.0
8.25
725
380
80
B
80.0
0.700
310

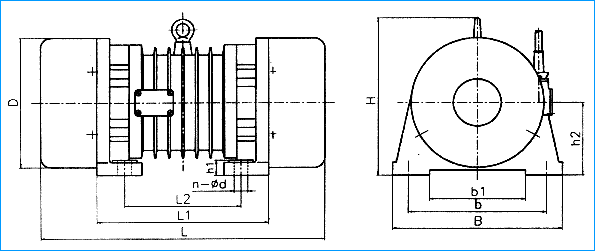

ZG系列振动电机外形及安装尺寸

ZG系列振动电机外形尺寸

型号

L

B

H

L1

L2

b

b1

h1

h2

D

n-d
ZG402
348
210
212
176
130
170
110
18
90
160
4-18
ZG405
368
240
240
190
140
190
120
18
105
190
4-18
ZG410
470
320
303
296
200
260
180
27
140
250
4-26
ZG415
490
320
303
316
220
260
180
27
140
250
4-26
ZG420
537
380
365
333
205
310
210
32
165
303
4-32
ZG432
550
380
365
346
218
310
210
32
165
303
4-32
ZG440
618
450
430
371
227
350
230
45
195
359
4-44
ZG450
643
450
430
396
252
350
230
45
195
359
4-44
ZG609
480
320
303
296
200
260
180
27
140
250
4-26
ZG612
536
320
303
316
220
260
180
27
140
250
4-26
ZG618
537
380
365
333
205
310
210
32
165
303
4-32
ZG625
596
380
365
346
218
310
210
32
165
303
4-32
ZG636
617
450
430
379
227
350
230
45
195
359
4-44
ZG645
676
450
430
404
252
350
230
45
195
359
4-44
ZG660
796
560
512
472
276
430
280
45
240
440
4-50
ZG820
688
380
365
376
248
310
210
32
165
303
4-32
ZG830
724
450
430
404
252
350
230
45
195
359

4-44

ZG840
786
450
430
414
262
350
230
45
195
359
4-44

ZG系列振动电机
