PUH系列而腐耐麻工程塑料离心泵产品详细说明：

概述
PUH系列抗腐耐磨工程塑料离心泵是由本单位在广泛分析、总结国内、外同类产品的基础上专门开发生产的主导产品。该系列产品结构设计新颖、合理、密封可靠，叶轮有半开启式（K型）和全封闭式（C型）两种。K型和C型泵均适合于清液的输送，而K型泵更适合于输送含颗粒、易结晶的介质。密封采用机械密封和动力密封，特殊要求可另行设计。一般使用温度为为-20℃～80℃，瞬时高温不允许超过100℃。

PUH系列耐腐耐磨离心泵的过流部件全部采用目前世界上最新颖的经过改性的超高分子量聚乙烯（UHMWPE）为材质一次压制成型（泵壳为整体压制），因而该系列产品具有：
1、极优异的耐腐蚀性能，能耐各种酸、碱、强氧化剂的腐蚀，其耐腐蚀性接近于塑料王F4。
2、极优异的耐麻性能，其耐麻性能远远超过不锈钢，是替代不锈钢泵和陶瓷泵的理想产品。
3、优良的热急变性、自润滑性和抗冲击性能，叶轮等工程塑料关键部件不会因冲击而开裂，弥补了陶瓷泵易碎的缺陷。整机性能优异，运转平衡可靠。可广泛应用于石油、化工、冶炼、化纤、制药、食品、染料、化肥、农药、造纸等行业。

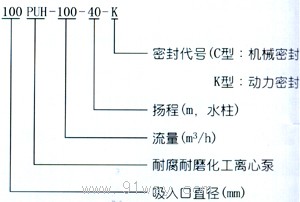

型号意义

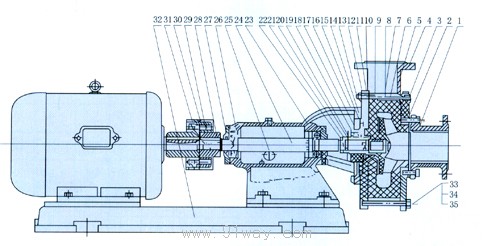

结构图


1、进口铁按管理工作2、进口垫床3、泵盖及泵盖垫床4、出口铁接管5、出口垫床6、拼帽（含钢拼帽）7、拼帽垫床8、叶轮9、泵壳10、前后铁夹板11、L型垫床12、钢垫13、垫床14、油封项圈15、冷却罩16、油封17、冷却罩压盖18、轴套19、挡水圈20、垫床21、并紧螺母22、并紧螺母23、轴承座24、主轴25、油标26、轴承27、轴承侧盖28、主轴联轴器29、柱销30、弹性圈31、电机联轴器32、底座33、螺栓34、螺母35、弹簧垫圈

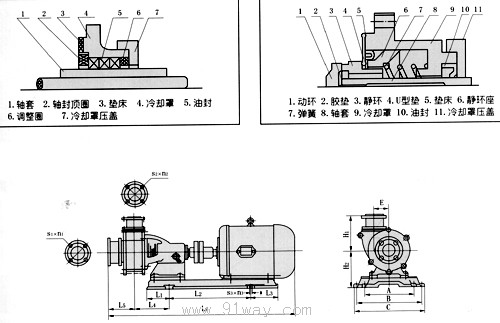

密封结构图

1、轴套2、轴封项圈3、垫床4、冷却罩5、油封6、调整圈7、冷却罩压盖
1、动环2、胶垫3、静环4、U型垫5、垫床6、静环座7、弹簧8、轴套9、冷却罩10、油封11、冷却罩压盖

安装图

性能参数表（注：介质比重较小时，配套电机功率可相应降低）

型号	进口*出口 mm	扬程 m	流量 m3/h	转速 r/min	配套电机		输送介质 量大比重	轴封结构
					功率KW	型号
32PUH-10-20C	32*25	20	10	2900	2.2	Y90L-2	＜1.5	机械密封
32PUH-10-20K	32*25	20	10	2900	2.2	Y90L-2	＜1.5	动力密封
50PUH-20-30C	50*40	30	20	2900	5.5	Y132S1-2	＜1.4	机械密封
50PUH-20-30K	50*40	30	20	2900	5.5	Y132S1-2	＜1.4	动力密封
65PUH-30-30KB	65*50	30	30	2900	11	Y160M1-2	＜1.3	动力密封
65PUH-30-50K	65*50	50	30	2900	15	Y160M1-2	＜1.3	动力密封
80PUH-40-50KB	80*50	50	40	2900	15	Y160M1-2	＜1.3	动力密封
80PUH-40-30K	80*65	30	40	2900	11	Y160M1-2	＜1.3	动力密封
100PUH-60-35K	100*80	35	60	2900	18.5	Y160M1-2	＜1.4	动力密封
100PUH-80-25K	100*80	25	80	2900	18.5	Y160L-2	＜1.4	动力密封
100PUH-80-50K	100*80	50	80	2900	30	Y200L1-2	＜1.4	动力密封
100PUH-100-40K	100*80	40	100	2900	30	Y200L1-2	＜1.4	动力密封
100PUH-120-40KB	100*80	40	120	2900	30	Y200L1-2	＜1.4	动力密封
150PUH-120-25KB	150*125	25	120	1450	30	Y225M-4	＜1.4	动力密封
150PUH-150-40K	150*125	40	150	1450	45	Y225M-4	＜1.4	动力密封
150PUH-220-25K	150*125	25	220	1450	37	Y225M-4	＜1.4	动力密封
200PUH-350-32C	200*150	32	350	1450	75	Y280S-4	＜1.4	机械密封
200PUH-440-27C	200*150	27	440	1450	75	Y280S-4	＜1.4	机械密封
200PUH-440-35C	200*150	35	440	1450	75	Y280S-4	＜1.4	机械密封

性能曲线图

外形安装尺寸

型号	外形安装尺寸(mm)
	h	s3×n3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	L6	D1	s1×n1	D1	s2×n2
32PUH-10-20C	20	18×4	260	260	300	81	170	174.5	97	336	97	188	151	864	90	14×4	75	14×4
32PUH-10-20K	20	18×4	260	260	300	81	170	174.5	97	336	97	188	151	864	90	14×4	75	14×4
50PUH-20-30C	25	20×4	320	320	370	98	208	205	160	400	160	259	163	897	110	14×4	100	14×4
50PUH-20-30K	25	20×4	320	320	370	98	208	205	160	400	160	259	163	897	110	14×4	100	14×4
65PUH-30-30KB	28	20×4	445	445	530	100	290	250	184	480	184	335	195	1310	140	18×4	110	18×4
65PUH-30-50K	28	20×4	330	400	470	126.5	310	311	184	620	166	335	240	1310	160	18×4	110	18×4
80PUH-40-50KB	28	20×4	330	400	470	126.5	310	311	184	620	166	335	240	1310	180	18×4	110	18×4
80PUH-40-30K	28	20×4	445	445	530	100	290	250	184	480	184	335	195	1310	180	18×4	160	18×4
100PUH-60-35K	35	23×4	460	460	520	126	300	284	185	680	173	298	214	1582	180	18×4	160	18×4
100PUH-80-25K	35	23×4	460	460	520	126	300	284	185	680	173	298	214	1582	180	18×4	160	18×4
100PUH-80-50K	35	20×4	480	480	540	136	335	280.5	188	665	207	298	214	1447	180	18×4	160	18×4
100PUH-100-40K	35	20×4	480	480	540	136	335	280.5	188	665	207	298	214	1447	180	18×4	160	18×4
100PUH-120-40KB	30	20×4	480	480	540	136	335	280.5	188	665	207	298	214	1447	180	18×4	160	18×4
150PUH-120-25KB	40	24×4	420	536	596	190	325	413	233	700	188	325	325	1872	240	23×8	210	18×4
150PUH-150-40K	40	24×4	420	536	596	190	325	413	233	700	188	325	325	1872	240	23×8	210	18×4
150PUH-220-25K	40	24×4	510	610	670	223	370	417	250	935	250	375	219	1920	240	23×8	210	18×8
200PUH-350-32C	45	25×4	510	610	670	223	370	417	250	935	250	375	219	1920	240	23×8	210	18×8
200PUH-440-27C	90	25×4	540	690	750	223	496	428	175	1050	225	415	235	2070	297	23×8	240	18×8
200PUH-440-35C	45	25×4	510	610	670	223	370	417	250	935	250	375	219	1920	240	23×8	210	18×8
