ZW8-12/630-20型户外高压真空断路器(带单隔离刀)产品详细说明：

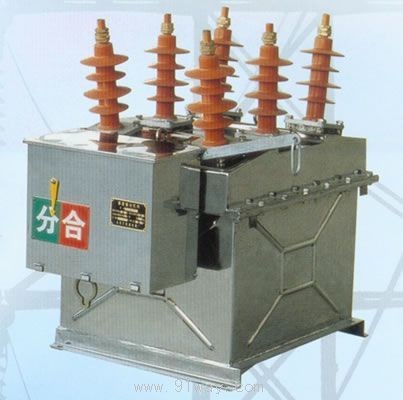

ZW8-12/630-20型户外高压真空断路器(带单隔离刀)

一、概述
ZW8-12/630-20型户外高压真空断路器系三相交流50Hz户外高压开关设备。主要用于农网、城网的10KV系统，作为分、合负荷电流、过载电流及短路电流只用，也可以用于其它类似的场所。

二、主要技术参数

序号	项目		单位	参数
1	额定电压		KV	12
2	额定电流		A	630
3	工频耐压(1min)		KV	42
4	雷电冲击耐压(峰值)		KV	75
5	额定短路开断电流		KA	20
6	额定短路关合电流		KA	50
7	额定峰值耐受电流		KA	50
8	4S短时耐受电流		KA	20
9	额定操作顺序		KA	分-0.3S-180S-合分
10	额定短路电流开断次数		次	30
11	机械寿命		次	10000
12	储能电机额定电压		V	-24、-48、 ≈10、≈220
13	额定操作电压 (配CT型弹簧操动机构)	分闸线圈合闸线圈	V	-24、-36、-48、 ≈10、≈220
14	过流脱扣器额定电流		A	5
15	动静触头允许磨损厚度		mm	3
16	重量		kg	165

三、订货须知
订货时请说明
产品的型号、名称、数量、开断电流、所配电流互感器电流比、操作方式及使用场合。

四、ZW8-12/630-20型户外高压真空断路器(带单隔离刀)安装尺寸：500×400
