产品名称: S-60型开关电源
型号规格: S-60型开关电源
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 开关电源
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
S-60型开关电源产品详细说明:

S-60型开关电源

低价格、高可靠
105℃输出电容器
全球适用AC输入电压
效率高、工作温度低
软启动电流、有效降低AC输入冲击
有短路保护、过载保护
体积小、重量轻
100%满负荷烧机测试
内装EMI滤波器、纹波极小

型号
性能
S-60-5 S-60-12 S-60-15 S-60-24
直流输出电压 5V 12V 15V 24V
输出电压容差(注2) ±2% ±1% ±1% ±1%
额定输出电流 12A 5A 4A 2.5A
输出电流范围 0-12A 0-5A 0-4A 0-2.5A
纹波及噪音(注3) 120mVp-p 120mVp-p 150mVp-p 150mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度(注5) ±1% ±0.5% ±0.5% ±0.5%
直流输出功率 60W 60W 60W 60W
效率 73% 76% 77% 79%
直流电压可调范围 +10,-5% ±10% ±10% ±10%
输入电压范围 100~240VAC 47~63Hz;120~370VDC
输入电流 2A/115V 1A/230V
冲击电流 冷启动电流 30A/115V 60A/230V
漏电流 < 3.5mA/240VAC
过载保护

150%~200% 切断输出 复位:自动恢复

过电压保护 115%~135%
高温保护 ……
温度系数 ±0.03%/℃(0~50℃)
启动、上升、保持时间 800ms,50ms,10ms/115VAC 300ms,50ms,80ms/230VAC
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性

输入输出间:3KVAC,输入与外壳:1.5KVAC,输出与外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ
工作温度、湿度 -10℃~+50℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95RH
外形尺寸 159*97*38mm
重量 0.55Kg
安全标准 UL1012,EN60950
EMC标准 EN55022,EN55024,EN61000,IEC801-2,3,4,IEC555-2
其它性能 ……

注:
1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
5、负载稳定度测试:负载从0%到100%。
6、C2,3,6必须拆除

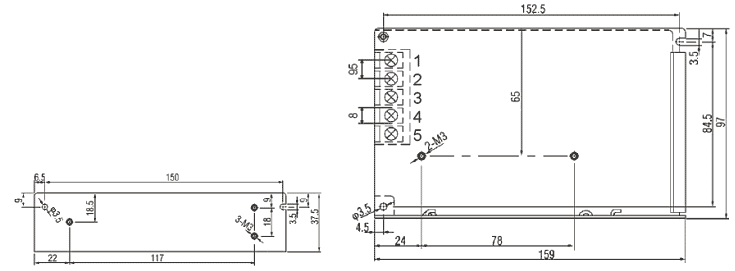

S-60型开关电源外形尺寸

S-60型开关电源
