产品名称: S-100型开关电源
型号规格: S-100型开关电源
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 开关电源
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
S-100型开关电源产品详细说明:

低价格、高可靠
105℃输出电容器
全球适用AC输入电压
效率高、工作温度低
软启动电流、有效降低AC输入冲击
体积小、重量轻
100%满负荷烧机测试
内装EMI滤波器、纹波极小

型号
性能
S-100-3 S-100-5 S-100-7-5 S-100-12 S-100-15 S-100-24 S-100-27 S-100-48
直流输出电压 3V 5V 7.5V 12V 15V 24V 27V 48V
输出电压容差(注2) ±2% ±2% ±1% ±1% ±1% ±1% ±1% ±1%
额定输出电流 20A 20A 13.6A 8.5A 6.7A 4.5A 3.7A 2A
输出电流范围 0-20A 0-20A 0-13.6A 0-8.5A 0-6.7A 0-4.5A 0-3.7A 0-2A
纹波及噪音(注3) 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p 100mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
负载稳定度(注5) ±0.5% ±0.5% ±0.5% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
直流输出功率 60W 100W 102W 102W 100.5W 108W 99.9W 96W
效率 70% 78% 80% 81% 81% 84% 84% 84%
直流电压可调范围 2.85-3.3V 4.75-5.5V 6.75-8.25V 10.8-13.2V 13.5-16.5V 21.6-26.4V 26-32V 43.2-52.8V
输入电压范围 85~132VAC/180~264VAC 选择47~63Hz;255-370VDC
输入电流 1.9A/115V 1A/230V
冲击电流 冷启动电流 30A/115V 60A/230V
漏电流 < 1mA/240VAC
过载保护 115%~150% 切断输出 复位:重新启动
过电压保护 ……
高温保护 ……
温度系数 ±0.03%/℃(0~50℃)
启动、上升、保持时间 200ms,100ms,20ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性

输入输出间:1.5KVAC,输入与外壳:1.5KVAC,输出与外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ
工作温度、湿度 -10℃~+50℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95RH
外形尺寸 199*98*38mm
重量 0.65Kg
安全标准 满足UL1012
EMC标准 EN55022,EN55024,EN6100
其它性能 ……

注:
1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
5、负载稳定度测试:负载从0%到100%。

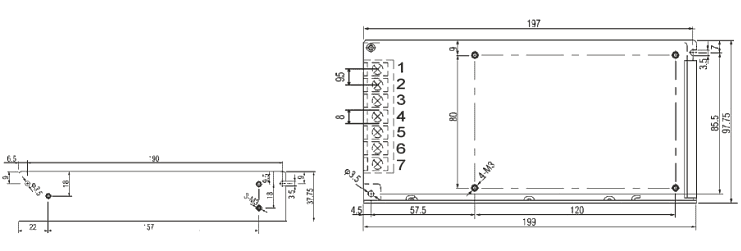

S-100型开关电源外形尺寸

S-100型开关电源
