产品名称: S-150型开关电源
型号规格: S-150型开关电源
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 开关电源
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
S-150型开关电源产品详细说明:
S-150型开关电源

  • 低价格、高可靠
  • 105℃输出电容器
  • 全球适用AC输入电压
  • 效率高、工作温度低
  • 软启动电流、有效降低AC输入冲击
  • 有短路保护、过载保护
  • 体积小、重量轻
  • 100%满负荷烧机测试
  • 内装EMI滤波器、纹波极小
  • 型号
    性能
    S-150-5 S-150-9 S-150-12 S-150-13.5 S-150-15 S-150-24 S-150-27 S-150-48
    直流输出电压 5V 9V 12V 13.5V 15V 24V 27V 48V
    输出电压容差(注2) ±2% ±1% ±1% ±1% ±1% ±1% ±1% ±1%
    额定输出电流 30A 16.7A 12.5A 11.2A 10A 6.5A 5.6A 3.2A
    输出电流范围 0-30A 0-16.7A 0-12.5A 0-11.2A 0-10A 0-6.5A 0-5.6A 0-3.2A
    纹波及噪音(注3) 150mVp-p 180mV 180mV 180mV 180mV 240mV 240mV 240mV
    进线稳定度(注4) ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
    负载稳定度(注5) ±0.5% ±0.3% ±0.3% ±0.3% ±0.3% ±0.2% ±0.2% ±0.2%
    直流输出功率 150W 150.3W 150W 151.2W 150W 156W 151.2W 153.6W
    效率 78% 80% 82% 83% 84% 85% 86% 87%
    直流电压可调范围 4.5-5.5V 8-10.4V 10.6-13.2V 12-15V 13.5-16.5V 21-28V 24-30V 43-53V
    输入电压范围 88~132VAC/176~264VAC 选择 47~63Hz;248~370VDC
    输入电流 3.2A/115V 1.6A/230V
    冲击电流 冷启动电流 65A
    漏电流 < 3.5mA/240VAC
    过载保护

    115~150% 切断输出 复位:自动恢复

    过电压保护 115%~135%
    高温保护 ……
    温度系数 ±0.03%/℃(0~50℃)
    启动、上升、保持时间 100ms,50ms,20ms
    抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
    耐压性

    输入输出间:3KVAC,输入与外壳:1.5KVAC,输出与外壳:0.5KVAC

    隔离电阻 输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ
    工作温度、湿度 -10℃~+50℃,20%~90%RH
    存储温度、温度 -20℃~+85℃,10%~95RH
    外形尺寸 199*110*50mm
    重量 0.8Kg
    安全标准 UL1950,EN60950
    EMC标准 EN55022,EN55024,EN61000,IEC1000-4.2,3,4,IEC1000-3-2
    其它性能 ……
    注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
      2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
      3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
      4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
      5、负载稳定度测试:负载从0%到100%。
      6、C2,3,11必须拆除

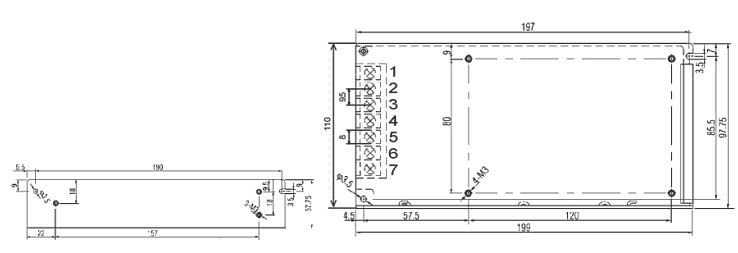

    S-150型开关电源外形尺寸

    S-150型开关电源
