产品名称: S-500型开关电源
型号规格: S-500型开关电源
  放大图片 放大图片
产品类别: 常规产品 -- 变电设备 -- 开关电源
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流

邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
S-500型开关电源产品详细说明:
S-500型开关电源

型号
性能
S-500-12 S-500-13.5 S-500-15 S-500-24 S-500-27 S-500-48
直流输出电压 12V 13.5V 15V 24V 27V 48V
输出电压容差(注2) ±1% ±1% ±1% ±1% ±1% ±1%
额定输出电流 40A 36A 32A 20A 18A 10A
输出电流范围 0-40A 0-36A 0-32A 0-20A 0-18A 0-10A
纹波及噪音(注3) 240mVp-p 240mVp-p 240mVp-p 240mVp-p 200mVp-p 300mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度(注5) ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
直流输出功率 480W 486W 480W 480W 486W 480W
效率 84% 84% 83% 85.5% 86.5% 87%
直流电压可调范围 10-13.2V 12-15V 13.5-18V 20-26.4V 24-30V 41-56V
输入电压范围 100~240VAC 47~63Hz;124~370VDC
输入电流 7A/115V 3.5A/230V
功率因素 0.95/100~240VAC
冲击电流 18A/115V 36A/230V
漏电流 < 3.5mA/240VAC
过载保护

115%~150% 切断输出 复位:自动恢复

过电压保护 13.8-16.2V 15.5-18.2V 18-21V 27.6-32.4V 31-36.5V 57.6-67.2V
高温保护 RTH1 or RTH2>=50℃ FAN ON,<=45℃ FAN OFF,>=70℃ 切断输出
温度系数 ±0.03%/℃(0~50℃)
启动、上升、保持时间 1.5s,50ms,20ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性

输入输出间:1.5KVAC,输入与外壳:1.5KVAC,输出与外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VDC/100MΩ
工作温度、湿度 -10℃~+45℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95%RH
外形尺寸 185*120*93mm
重量 1.8Kg
安全标准 UL1950,EN60950
EMC标准 EN55022,EN55024,EN61000,IEC1000-4,2,3,4,5,6,8,11,IEC1000-3-2
其它性能 内置PFC

注:
1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
5、负载稳定度测试:负载从0%到100%。
6、C3,4 必须拆除

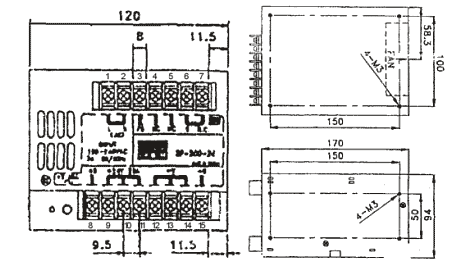

S-500型开关电源外形尺寸
