YZE系列起重及冶金用电磁制动三相异步电动机产品详细说明：

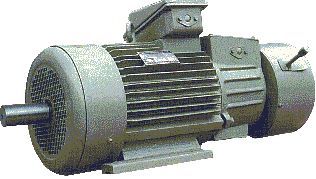

YZE系列起重及冶金用电磁制动三相异步电动机

产品简介
YZE系列起重及冶金用电磁制动三相异步电动机是YZ YZR系列电动机的派生品，是在YZ YZR电机的基础上增加一个直流电磁制动器而组成。具有过载能力大，制动可靠，制动力矩可调，结构紧凑。控制方便，使用维护简单等特点。适用于要求频繁起动，快速制动，准确定位，簖续转动的起重及冶金机械设备上。
使用条件：
额定电压：380 V 额定率为50 Hz
励磁电压为：170 V

YZE系列起重及冶金用电磁制动三相异步电动机技术数据

座号	同步转速						额定静能制动力矩N.m
	1500r/min		1000r/min		750r/min
	功率KW	JMkg.m2	功率KW	JMkg.m2	功率KW	JMkg.m2
112M1	0.75	0.021	-	-	-	-	15
112M2	1.5	0.022	-	-	-	-	15
112M3	2.2	0.023	1.5	0.023	-	-	30
132M1	3.7	0.59	2.2	0.059	-	-	45
132M2	5.5	0.64	3.7	0.064	-	-	75
160M1	7.5	0.117	5.5	0.117	-	-	110
160M2	11	0.148	7.5	0.148	--	-	150
160L	15	0.198	11	0.198	7.5	0.198	220
160L	-	-	15	0.36	11	0.36	300
200L	-	-	22	0.637	15	0.632	450
225M	-	-	30	0.832	22	0.832	600
250M1	-	-	-	-	30	1.45	800

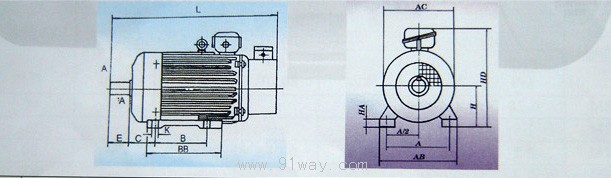

YZE-IM1001、IM1003机座带底脚、端盖上无凸缘的电动机

机座号	安装尺寸													外形尺寸
	A	A/2	B	C	D	D1	E	E1	F	G	H	K	螺栓直径	AB	AC	BB	HA	HD	L
112M	190	95	140	70	32	-	80 110	-	10	27	112	12	M10	250	245	235	18	335	565
132M	216	106	178	89	38					33	132			275	285	260	20	365	645
160M	254	127	201	108	48	-			14	42.5	160	15	M12	320	325	290	25	325	870
160L			254													335			920
180L	279	139.5	279	121	55	M36×3		82		19.9	180			360	360	380		465	1085
200L	318	159	305	133	60	M42×3	140	105	16	21.4	200	19	M16	405	405	400	28	510	1170
225M	356	178	311	149	65					23.9	225			455	430	410		545	1320
250M	406	203	349	168	70	M48×3	140		18	25.4	250	24	M20	515	480	510	30	605	1420

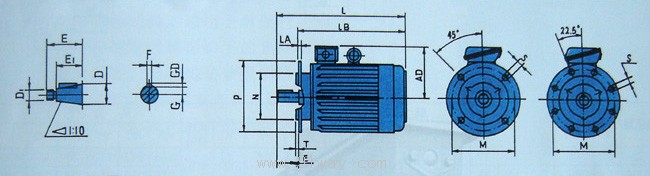

YZE-IM3001、IM3003、IM3011、IM3013卧式立式安装、机座不带底脚、端盖有凸缘的电动机

机座号	安装尺寸															外型尺寸
	凸缘号	D	D1	E	E1	F	G	M	N	P	R	S	螺栓直径	T	孔数（个）	HD	L	LA	LB
112M	FF215	32	-	80	-	10	27	215	180	250	0	15	M12	4	4	220	565	14	485
132M	FF265	38					33	265	230	300						230	645		565
160M	FF300	48	-	110		14	42.5	300	250	350		19	M16	5		260	870	18	760
160L																	920		810
180L		55	M36×3		82		19.9									280	1085		975
200L	FF400	60	M42×3	140	105	16	21.4	400	350	450					8	320	1170	20	1030
225M		65					23.9										1320		1180
250M	FF500	70	M48×3			18	25.4	500	450	550						355	1490	22	1630
