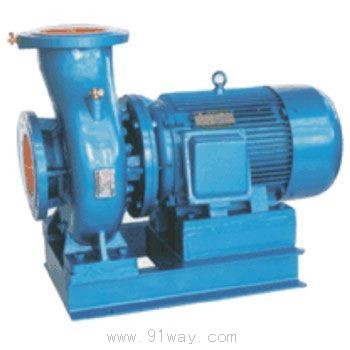

产品名称: CJW卧式管道离心泵
型号规格: CJW卧式管道离心泵
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 离心泵
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CJW卧式管道离心泵产品详细说明:
一、产品概述
CJW系列卧式离心泵是在CJL基顾上,吸收国际同类先进技术,研制开发的最新一代卧式离心泵,能满足用户各种狭小场合的使用,完美的设计,安装使用方便,泵轴绝对同心度及叶轮极好的动静平衡,保证了运行时无动静、低噪音。采用碳化硅,氟橡硬质合金机械密封,泵体过流部分壁厚加厚能保证静压高的循环系统正常使用,按国际标准ISO2858设计制造,性能完全符合国家JB/T53058-93标准。

二、CJW卧式管道离心泵特点
1、高效节能:采用CFD计算流体动力学,分析计算出泵内压力分布和速度分布关系、优化泵的流道设计,确保泵有高效 的水力形线,提高了泵的效率。
2、运行平稳,安全可靠:电机和水泵同轴直联、同心度高,运行平稳,安全可靠。
3、不锈钢轴套:轴的机封位置是相对易被锈蚀之处,直联式泵轴一旦被锈蚀,易造成机封密封失效。CJW泵此处采用镶配不锈钢轴套,避免锈蚀发生,提高了轴寿命,降低了运行维护成本。
4、轴承:泵所配电机中的轴承匀采用封闭式轴承,正常使用时,免电机轴承的维护与保养。
5、机封密封:采用不锈钢碳化硅、氟橡胶等材料制成。平衡式耐高温、耐高压,运行寿命长,不渗漏,对轴无磨损,不积水垢,保证工作环境的整洁。
三、产品用途

CJW卧式管道离心泵可分为CJW卧式清水泵,CJWR卧式热水泵,CJWH卧式化工泵,CJWB卧式管道油泵,CJWD卧式低转速清水泵。
1.CJW泵适用于工业和城市给排水,高层建筑增压送水,消防增压,远距离输水,暖通制冷循环,各种给水设备,锅炉的配套使用,供输送清水或物理,化学性质类拟于清水的其它液体之用,介质温度T≤80℃。
2.CJWR泵适用于冶金、化工、纺织、造纸以及饭店、浴室、锅炉热水增压循环和城市住房采暖循环等场合,介质温度T≤120℃。
3.CJWH泵输送有腐蚀性液体,温度T≤120℃。
4.CJWB泵输送油类或易燃、易爆液体,如柴油、汽油、煤油等。
5.CJWD泵适用于要求噪音低的场合,温度T≤100℃。
四、工作条件

流量范围:2~1400m 3 /h
扬程范围:5~135m
介质温度:-15℃~+120℃
环境温度:≤+40℃
系统工作压力:≤1.6Mpa
五、结构图

序号部件名称序号部件名称
1底板5机械密封
2泵体6主轴
3叶轮7档水圈
4泵盖8电机

六、CJW卧式管道离心泵性能参数表

泵型号
流量
扬程
(m)
效率
(%)
转速
(r/min)
电机功率
(kw)
汽蚀佘量
(m)
(m 3 /h)
(l/s)
15-80
1.5
0.42
8
34
2800
0.18
2.3
20-110
2.5
0.69
15
34
2800
0.37
2.3
20-160
2.5
0.69
32
25
2900
0.75
2.3
25-110
4
1.11
15
42
2900
0.55
2.3
25-125
4
1.11
20
36
2900
0.75
2.3
25-125A
3.6
1.0
16
35
2900
0.55
2.3
25-160
4
1.11
32
32
2900
1.5
2.3
25-160A
3.7
1.03
28
31
2900
1.1
2.3
32-125
5
1.39
20
44
2900
0.75
2.3
32-125A
4.5
1.25
16
43
2900
0.5
2.3
40-100
6.3
1.75
12.5
54
2900
0.55
2.3
40-100A
5.6
1.56
10
52
2900
0.37
2.3
40-125
6.3
1.75
20
46
2900
1.1
2.3
40-125A
5.6
1.56
16
45
2900
0.75
2.3
40-160
6.3
1.75
32
40
2900
2.2
2.3
40-160A
5.9
1.64
28
39
2900
1.5
2.3
40-160B
5.5
1.53
24
38
2900
1.1
2.3
40-200
6.3
1.75
50
33
2900
4.0
2.3
40-200A
5.9
1.64
44
31
2900
3.0
2.3
40-200B
5.3
1.47
36
29
2900
2.2
2.3
40-250
6.3
1.75
80
28
2900
7.5
2.3
40-250A
5.9
1.64
70
28
2900
5.5
2.3
40-250B
5.5
1.53
60
27
2900
4.0
2.3
40-100(I)
12.5
3.47
12.5
62
2900
1.1
2.3
40-100(I)A
11
3.05
10
60
2900
0.75
2.3
40-125(I)
12.5
3.47
20
58
2900
1.5
2.3
40-125(I)A
11
3.05
16
57
2900
1.1
2.3
40-160(I)
12.5
3.47
32
52
2900
3.0
2.3
40-160(I)A
11.7
3.25
28
51
2900
2.2
2.3
40-160(I)B
10.4
2.89
22
50
2900
1.5
2.3
40-200(I)
12.5
3.47
50
46
2800
5.5
2.3
40-200(I)A
11.7
3.25
44
45
2900
4.0
2.3
40-200(I)B
10.6
2.94
36
44
2900
3
2.3
40-250(I)
12.5
3.47
80
38
2900
11
2.3
40-250(I)A
11.6
3.22
70
38
2900
7.5
2.3
40-250(I)B
10.8
3.0
60
37
2900
7.5
2.3
40-250(I)C
10.0
2.78
52
36
2900
5.5
2.3
50-100
12.5
3.47
12.5
62
2900
1.1
2.3
50-100A
11
3.05
10
60
2900
0.75
2.3
50-125
12.5
3.47
20
58
2900
1.5
2.3
50-125A
11
3.05
16
57
2900
1.1
2.3
50-160
12.5
3.47
32
52
2900
3.0
2.3
50-160A
11.7
3.25
28
51
2900
2.2
2.3
50-160B
10.4
2.89
22
50
2900
1.5
2.3
50-200
12.5
3.47
50
46
2900
5.5
2.3
50-200A
11.7
3.25
44
45
2900
4.0
2.3
50-200B
10.6
2.94
36
44
2900
3
2.3
50-250
12.5
3.47
80
38
2900
11
2.3
50-250A
11.6
3.22
70
38
2900
7.5
2.3
50-250B
10.8
3.0
60
37
2900
7.5
2.3
50-250C
10.0
2.78
52
36
2900
5.5
2.3
50-100(I)
25
6.94
12.5
69
2900
1.5
2.5
50-100(I)A
22.3
6.19
10
67
2900
1.1
2.5
50-125(I)
25
6.94
20
68
2900
3.0
2.5
50-125(I)A
22.3
6.19
16
66
2900
2.2
2.5
50-160(I)
25
6.94
32
63
2900
4.0
2.5
50-160(I)A
23.4
6.5
28
62
2900
4.0
2.5
50-160(I)B
21.6
6.0
24
58
2900
3.0
2.5
50-200(I)
25
6.94
50
58
2900
7.5
2.5
50-200(I)A
23.5
6.53
44
57
2900
7.5
2.5
50-200(I)B
21.8
6.06
38
55
2900
5.5
2.5
50-250(I)
25
6.94
80
50
2900
15
2.5
50-250(I)A
23.4
6.5
70
50
2900
11
2.5
50-250(I)B
21.6
6.0
60
49
2900
11
2.5
50-315(I)
25
6.94
125
40
2900
30
2.5
50-315(I)A
23.7
6.58
113
40
2900
22
2.5
50-315(I)B
22.5
6.25
101
39
2900
18.5
2.5
50-315(I)C
20.6
5.72
85
38
2900
15
2.5
