产品名称: LKDG系列空心滤波电抗器
型号规格: LKDG系列空心滤波电抗器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 低压电抗器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)

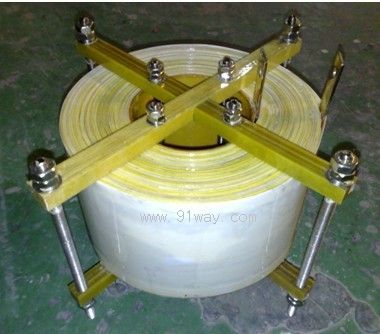

LKDG系列空心滤波电抗器产品详细说明:

一、 用途
LKDG该滤波电抗器用于低压滤波柜中,与滤波电容器相串联,调谐至某一谐振频率,用来吸收电网中相应频率的谐波电流。低压电网中有大量整流、变流、变频装置等谐波源,其产生的高次谐波会严重危害主变及系统中其它电器设备的安全运行。滤波电抗器与电容器相串联后,不但能有效地吸收电网谐波,而且提高了系统的功率因数,对于系统的安全运行起到了较大的作用。

LKDG系列空心滤波电抗器使用环境条件
1.海拔高度不超过2000米。
2.运行环境温度-25℃~+45℃,相对湿度不超过90%。
3.周围无有害气体,无易燃易爆物品。
4.周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

性能参数
1.可用于400V、660V系统。
2.额定绝缘水平3kV/min。
3.电抗器各部位的温升限值:铁芯不超过85K,电圈温升不超过95K。
4.电抗器噪声不大于45dB。
5.三相电抗器的任意两相电抗值之差不大于±3%。
6.耐温等级H级(180℃)以上。
7:电抗器品质因数40

六、LKDG系列空心滤波电抗器接线方式

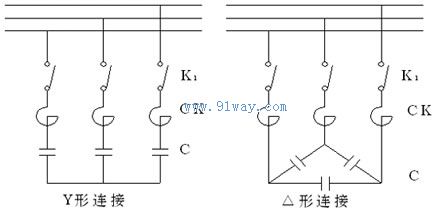

LKDG系列空心滤波电抗器接线图

参数表:
滤波电抗器一般没有标准的规格,根据每次的滤波要求而专门设计的,下面仅以三相滤波电抗器为例,其典型参数及尺寸如下表:注明:以下参数为参考值不做订货依据

5次滤波电抗:

电抗器型号 电抗器电感量(μH) 谐调电容器电容量(μF) 滤波次数 额定电流(A 外形尺寸L×W×H(㎜) 安装尺寸(㎜)
LKSG-0.4-25/1986 1986 231 5 25 225*155*200 175*95
LKSG-0.4-31/1582 1582 290 5 31 225*160*200 175*95
LKSG-0.4-37/1318 1318 346 5 37 250*170*200 200*100
LKSG-0.4-50/981 981 462 5 50 265*190*215 215*120
LKSG-0.4-62/790 790 579 5 62 280*205*230 230*125
LKSG-0.4-74/659 659 692 5 74 280*210*260 230*125
LKSG-0.4-93/527 527 861 5 93 285*200*290 215*125
LKSG-0.4-112/438 438 1027 5 112 265*200*355 215*125
LKSG-0.4-124/396 396 1137 5 124 265*205*280 215*125
LKSG-0.4-149/329 329 1385 5 149 280*220*420 230*145
LKSG-0.4-186/264 264 1770 5 186 330*230*420 290*145
LKSG-0.4-248/198 198 2275 5 248 325*285*480 265*175
LKSCG-0.4-310/58 158 2895 5 310 350*330*520 290*205
LKSG-0.4-372/132 132 3539 5 372 420*350*545 360*245

7次谐波参数表

    电抗器型号 电抗器电感量(μH) 谐调电容器电容量(μF) 滤波次数 额定电流(A 外形尺寸L×W×H(㎜) 安装尺寸(㎜)
LKSG-0.424/1009 1009 231 7 24 205*155*155 155*95
LKSG-0.4-30/810 810 290 7 30 205*165*155 155*95
LKSG-0.4-36/676 676 346 7 36 235*165*160 185*95
LKSG-0.4-48/506 506 462 7 48 250*175*175 200*100
LKSG-0.4-61/402 402 579 7 61 250*185*195 200*100
LKSG-0.4-73/337 337 692 7 73 265*200*195 215*110
LKSG-0.4-91/269 269 861 7 91 235*158*240 185*110
LKSG-0.4-109/225 225 1027 7 109 235*185*260 185*110
LKSG0.4-121/191 191 1137 7 121 238*190*280 185*110
LKSG-0.4-146/159 159 1385 7 146 250*205*315 200*125
LKSG-0.4-182/127 127 1770 7 182 250*210*340 200*125

注:中频炉滤波设备使用滤波电抗器要注明:(因中频炉有特殊性与其它电抗器做法不一样)是否要抽头±5%,要在询价时提出。滤波电抗器主要用在有源滤波器,无源滤波器作用起到滤除谐波源,

LKDG系列空心滤波电抗器
