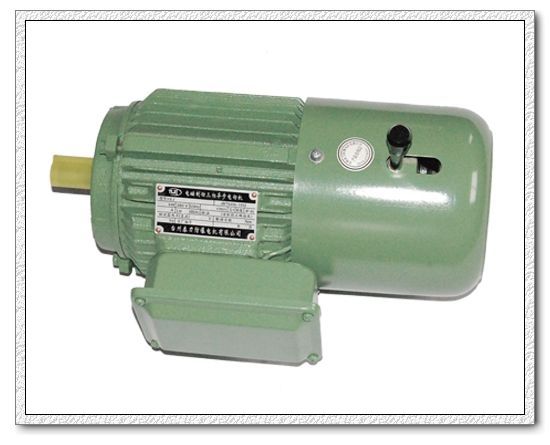

YEJK系列电磁制动三相异步电动机是根据国家标准JB/T 6456要求精心设计的制动电机。由通用的标准型（Y、Y2或Y3系列）三相异步电动机和DZK电磁制动器两大部分组合而成。电动机后端的转轴，通过花键与制动器的摩擦盘配合联接，电磁铁固定在电机后端盖上，属断电制动型。

通电时电磁铁产生强大的电磁力吸合衔铁板压缩制动弹簧，使衔铁板脱离对摩擦盘的压力，电动机就能灵活转动。失电时通过制动弹簧压力，加压于衔铁板，使其紧压摩擦盘，产生强大的摩擦制动力矩，使旋转的电机迅速制动，达到准确的定位。

YEJK系列电磁制动三相异步电动机适用于不含易燃、易爆的环境，特别适合需要快速制动、精确定位及防止滑行等要求的各种机械中，如升降机械、运输机械、印刷机械、包装机械、纺织机械、陶瓷机械、电镀生产线及减速机配套的转动机械等。

结构特点：
1、电动机主体防护等级为IP44，制动器部分为IP23；
2、电动机冷却方式为IC411（自扇冷式）；
3、电动机绝缘等级为B级，制动器为F级；
4、手动释放装置，灵活、明了，使用方便。

使用条件：
1、额定电压：电机为AC380V　50Hz，制动器为DC99V或DC170V(视规格而定)；
2、工作方式：S1（连续工作制）；
3、海拔不超过1000m；
4、环境温度最高不超过40℃，最低为-15℃；
5、在月平均最低温度不高于25℃时，最湿月平均最高相对湿度为90%。

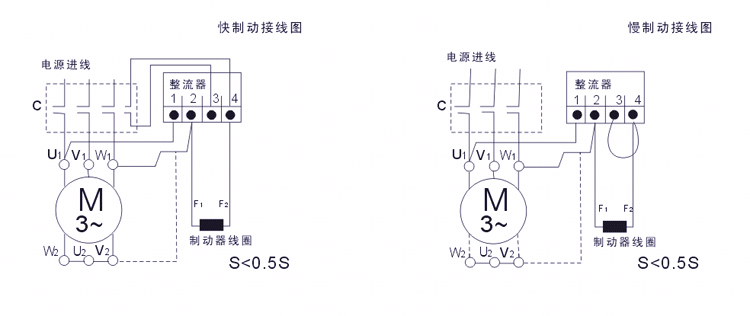

接线方法：

注：1、制动器直流电压99V的电机按虚线联接；
　　2、制动器直流电压170V的电机按实线联接；
　　3、电机若使用变频电源时，整流器不得使用变频电源，1和2电源进线必须从变频器前电源处接线。

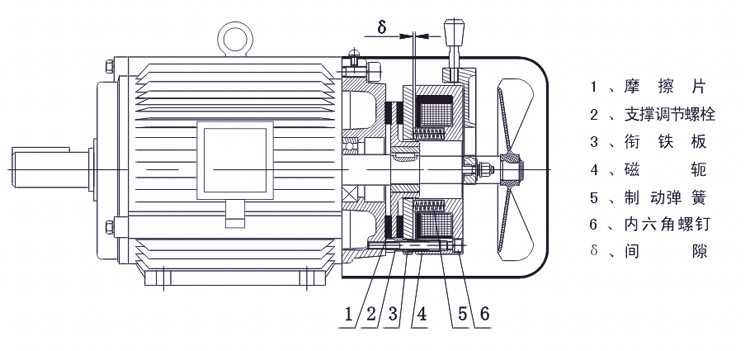

间隙的检查与调整：
电磁制动器型号从DZK7.5至DZK40，工作间隙为0.45～0.55mm，最大磨损间隙为1.0mm；DZK75至DZK150工作间隙为0.55～0.65mm，最大磨损间隙为1.2mm。
　　
检查：选择相对于最大磨损间隙的塞尺厚度，插入间隙（δ）内，当大于最大磨损间隙时，应进行间隙调整。
调整：选择相对于制动器工作间隙的塞尺厚度，先松开支撑调节螺栓（2），将塞尺插入间隙（δ）内，尽量靠近支撑调节螺栓，用内六角扳手将内六角螺钉（6）向里旋压住塞尺后，旋进支撑调节螺栓（2），顶紧端盖平面，再旋紧内六角螺钉（6），拔出塞尺，再调其它点。

根据上述方法，DZK7.5～DZK75制动器依次调整好三个点,再用塞尺检查三点，间隙基本均匀即可。DZK150制动器有四个支撑点，用同样方法，先调整两个对点，再调整另两个对点，调好后，检查四点间隙，基本均匀即可。

注：规格代号DZK7.5~30为手柄释放，DZK40~150因考虑其弹簧力过大，一般采用内六角螺钉释放，如有需要，也可采用手柄释放。

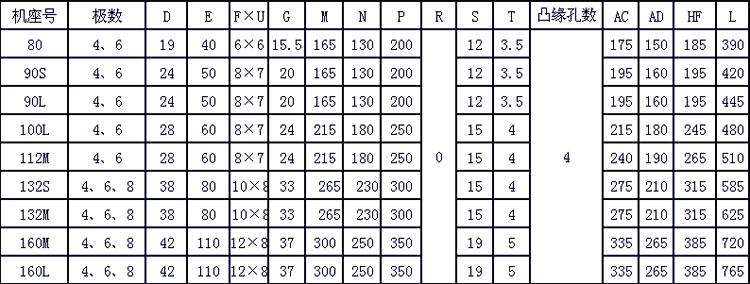

安装尺寸：

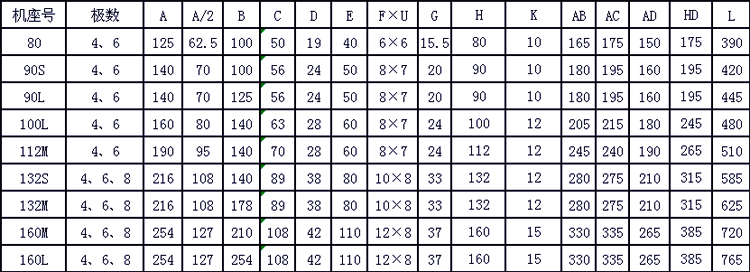

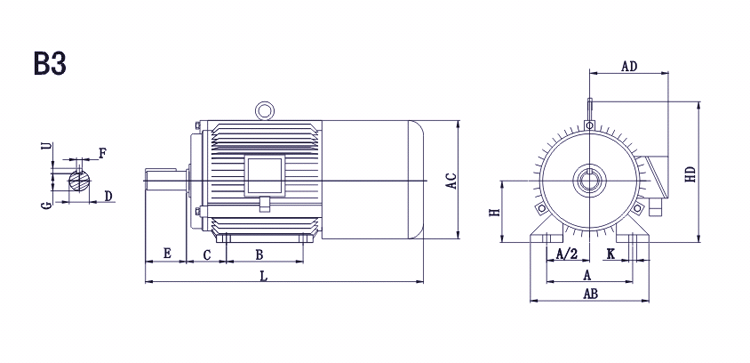

B3型机座带底脚，端盖无凸缘的电动机

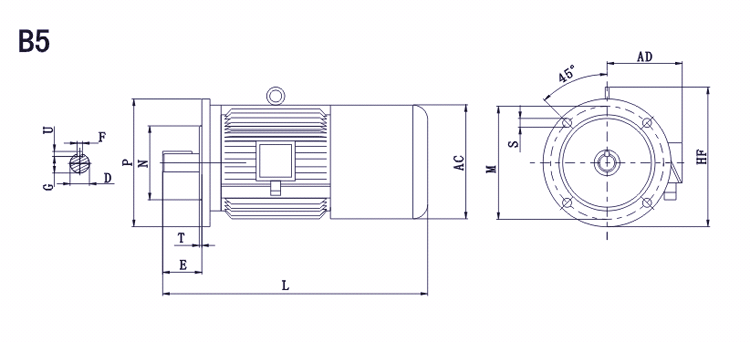

B5型机座不带底脚，端盖上有凸缘的电动机


　　
*R为凸缘盖配合面至轴伸肩的距离

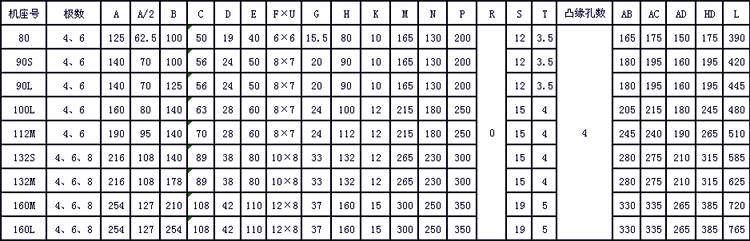

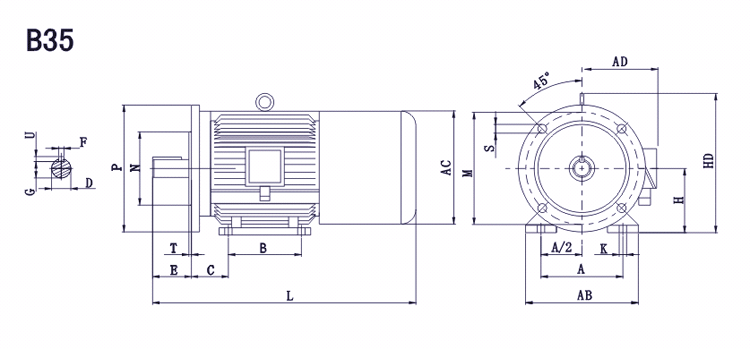

B35型机座带底脚，端盖上有凸缘的电动机



　　*R为凸缘盖配合面至轴伸肩的距离

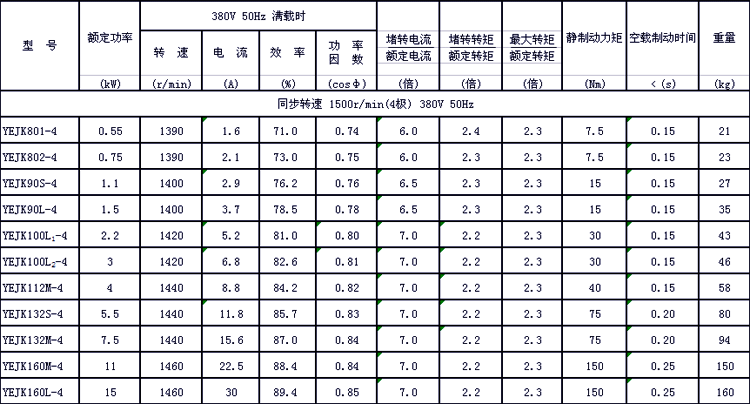

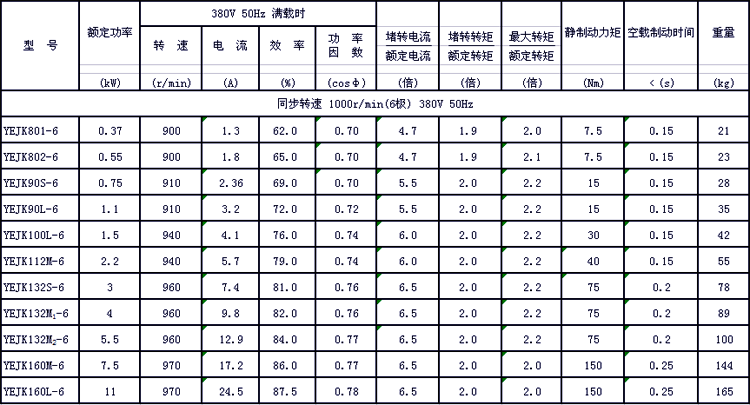

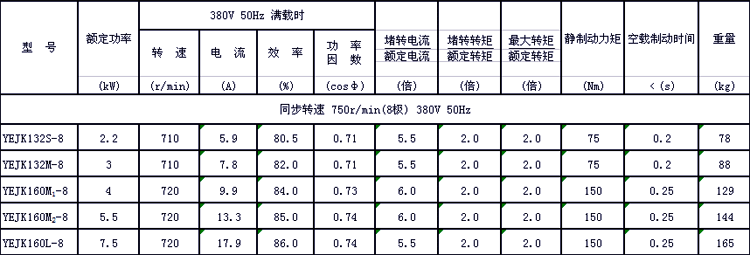

技术数据：

注意事项：
1、衔铁板、后端盖和摩擦盘表面不得有油污，须保持干燥、清洁；
2、制动器额定工作电压为直流电源，接线时请按制动器铭牌电压正确接入；
3、长期使用后，要对制动器进行保养，检查间隙，清除摩擦粉，提高制动效果。
