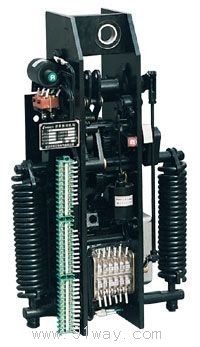

CT19IV型弹簧操动机构产品详细说明：

CT19-Ⅳ型弹簧操动机构,可供操动35KV真空断路器及合闸功与之相当的SF6真空断路器。少油断路器等使用.产品性能符合GB1984-89交流高压断路器标准和产品技术条件的要求
CT19-Ⅳ型弹簧操动机构机构同时具有电动机储能和手动储能两种，分闸操作有合闸电磁铁及手动按扭两种, 分闸操作有分闸电磁铁、过流脱扣电磁铁及手动按扭三种。
此机构是以CT19的基础上,广泛吸收国内外同类产品的优点,结合实际情况,克服了目前同类产品的不足,以最新的构思设计而成.此机构采用前上端输出,减少了许多机械损耗,与其它同类产品比较,具有噪音小、动行平稳、结构紧凑、体积小、手动储能轻、寿命长等优点。

CT19IV型弹簧操动机构技术参数

序号	项目		单位	技术参数
1	合闸功		J	350～500
2	储 能 电 机	型号	/	单相交直流两用串激电动机HDZ-220B
		额定工作电压/电流	/	≌V/1.6～1.8A
		额定输出功率	W	120～160
		额定时间	S	≤15
		工作电压范围	1	85-110%额定电压
3	合 分 闸 电 磁 铁	额定工作电压	V	`～110V ～220V ～380V -220V -110V
		额定工作电流（短流）	A	5.6  4.5  2.1  2.03  4.07
		20℃时线圈电阻	欧姆	60±0.3 23±1.5 80±4 108±5.4 27±1.35
		工作电压范围	/	合闸电磁铁85-110%;分闸电磁铁65-120% 小于30%连续3次不能分闸
4	辅 助 开 关	型号	/	F11-12Ⅲ/L
		常开触点数	对	6
		常闭触点数	对	6
		额定开断关合电流	A	AC12.5A;DC220V 4A,110V 8A
5	机构输出轴工作转角		度	50～55
6	机构寿命次数		S	10000
7	配断路器合闸电流		S	0.030～0.060
	配断路器分闸电流		S	0.015～0.050
8	一次重合闸无电流间隙时间		S	0.3
9	二次回路1min工作频耐压		V	2000
10	机构重量		Kg	39
11	过电流脱扣电磁铁额定电流		A	3.5,5,7.5,10
12	行 程 开 关	型号	/	LX18-11MB(DC) LXW18-11B(AC)
		常开接点数	对	2
		常闭接点数	对	2
		额定开合电流	A	AC16 DC10
		额定工作电流	V	AC380 DC220
13	接 线 端 子 排	型号	/	TB2510L 600V 25A
		接线头数	个	24
		通过额定电流	A	25
14	外形尺寸		mm	370×535×177

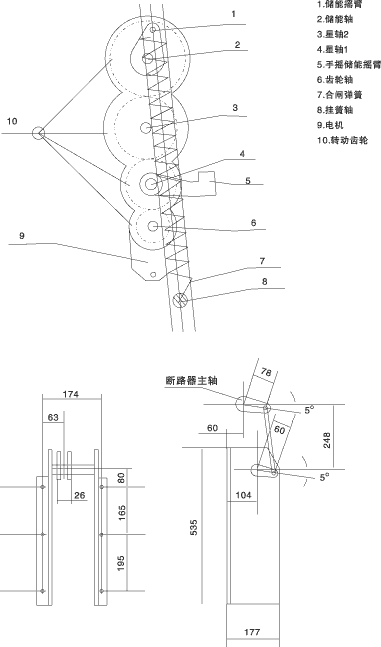

结构简述

CT19IV型弹簧操动机构
