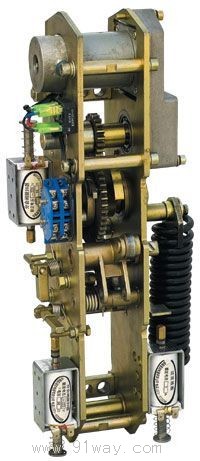

CTB(ZW32)型弹簧操动机构产品详细说明：

1.1 型号及名称
CTB型弹簧操动机构，其中CTB-S为手动操动机构， CTB-D为电动操动机构。
1.2 主要用途及工作条件
该机构可供操作ZW32-12型户外高压真空断路器（北京电科院设计）及合闸功与之相当的其它户外或户内真空断路器，其性能符合GB1984《交流高压断路器》和本产品《技术条件》的要求；手动操动机构具有手动储能、手动合分、过电流保护功能。电动操动机构具有电动机或手动储能、电磁或手动合分、过电流保护功能。为实现过流保护所配置的控制器具有涌流、延时和速断保护功能。

本产品适用以下工作条件：
A. 周围空气温度上限为+40℃、下限为-45℃。
B. 海拔不超过2000m。风速不大于35m/s。
C. 相对湿度日平均不大于95%，月平均不大于90%(+25℃)。
水蒸气压日平均不大于2.2×103MPa，
月平均不大于1.8×103MPa。
D. 没有火灾、爆炸危险、严重污秽、腐蚀及剧烈震动的场所。

CTB(ZW32)型弹簧操动机构主要技术参数
2.1.1 储能电机采用单向永磁直流电动机，其技术数据如表一：

型 号	53ZY-CJD01B	53ZY-CJD02B	53ZY-CJD03B	53ZY-CJD04B
额定工作电压(V)	-220	-110	-48	-24
额定电功率(W)	40
正常工作电压范围	85%-110%
额定工作电流(A)	0.5A	1.0A	1.8A	3.6A
储能时间（S）	≤8

2.1.2 手力储能操作采用与机构所配的储能手柄正常操作，其操作力小于100N·m。
2.2 合闸＼分闸电磁铁采用螺管式电磁铁，其技术参数见表二：

额定工作电压(V)	-220	-110	-220	-110	-48	-24
额定工作电流(A)	3.4	4.4	1.69	3.4	6	11.5
额定电功率(W)	748	484	372	374	288	276
20℃时线圈电阻值（Ω）	65	25	130	33	8	2.1
正常工作电压范围	分闸 65%-120%额定工作电压，小于30%额定电压不得分闸 合闸 85％～120%额定工作电压

2.3 过电流脱扣器技术数据见表三：

额定工作电流5A	20℃时线圈直流电阻值2.5Ω
正常工作电流范围	90%-110%额定电流时可靠分闸， 小于 90%额定电流不得脱扣

2.4 其它
2.4.1 机构输出转角度40°

结构安装示意图

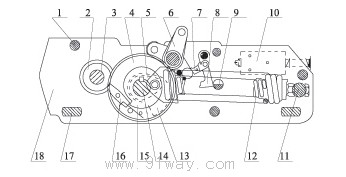

CTB-S型弹簧操动机构结构图

1. 支撑杆 2. 小齿轮 3. 储能轴 4. 大齿轮 5. 挂簧拐臂 6. 输出拐臂 7. 止子 8. 分闸掣子
9. 分闸半轴 10. 过流脱扣器 11. 挂簧轴 12. 合闸簧 13. 凸轮 14. 主轴 15. 轮 16. 离合板
17. 支撑柱 18. 夹板

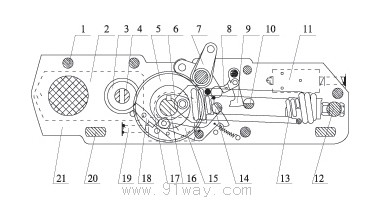

CTB-S型弹簧操动机构结构图

1. 支撑杆 2. 电动机 3. 小齿轮 4. 储能轴 5. 大齿轮 6. 挂簧拐臂 7. 输出拐臂 8. 止子
9. 分闸掣子 10. 分闸半轴 11. 分闸脱扣器 12. 挂簧轴 13. 合闸簧 14. 合闸半轴 15. 合闸掣子
16. 主轴 17. 轮 18. 离合板 19. 合闸脱扣器 20. 支撑柱 21. 夹板
