产品名称: CT10,CT10A弹簧操动机构
型号规格: CT10,CT10A弹簧操动机构
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 弹簧操作机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CT10,CT10A弹簧操动机构产品详细说明:
CT10,CT10A弹簧操动机构概述

新型CT10弹簧操动机构可供操动SN-35Ⅰ、Ⅱ型户内高压少油断路器及SF6-35户内高压断路器之用。
新型CT10A型弹簧操动机构可供操动ZN23-35户内高压真空断路器之用,其性能符合“GB1984-89”《交流高压断路器》和本产品《技术条件》的要求,主要指标达到或超过“IEC”标准。
新型CT10/CT10A型弹簧操动机构是在原CT10/CT10A的基础上改进生产的。其稳定性远远超过原产品,产品机械寿命不少于6000次,是原产品的3倍强。

主要技术参数
储能电机采用HD2型,其技术参数见表一。

型 号
HDZ-123
HDZ-223
HDZ-323
额定工作电压(V)
AC
110
AC
220
AC
380
DC
DC
DC
额定电功率(W)
≤600
正常工作电压范围
85%~110%额定工作电压
额定工作电压下储能时间(S)
约8

2. 分合闸电磁铁技术参数如下:

额定工作电压
-110
-220
-380
-48
-110
-220
额定工作电流
5
3
3.78
23
1.77
额定电功率
550
660
181.4
253
390
20℃时线圈电阻值(Ω)
7.2±1
20.7±2.05
12.7±2.5
47±2.5
124±5
正常工作电压范围
65%~120%额定工作电压,小于30%额定工作电压时不得分闸


CT10,CT10A弹簧操动机构结构安装示意图

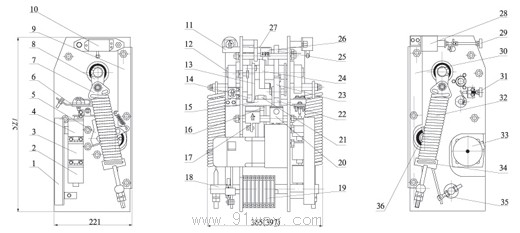

CT10,CT10A弹簧操动机构结构图

结构示意图(注:括号内尺寸为CT10A尺寸)
1. 端子板 2. 2#过流线圈 3. 1#过流线圈 4. 分闸线圈 5. 辅助脱扣装置 6. 分闸脱扣板
7. 弹簧上挂板 8. 挂簧拐臂 9. 右角钢 10. 行程开关 11. 合闸半轴 12. 储能轴 13. 合闸连板
14. 扇形板 15. 分闸半轴 16. 大连板 17.分合指示 18. 挂簧轴 19. 辅助开关 20. 操动块
21. 滚子 22. 储能连板 23. 驱动棘爪 24. 凸轮 25. 棘轮 26. 储能指示 27. 合闸掣子
28. 合闸线圈 29. 合闸按钮 30. 左角钢 31. 分闸按钮 32. 储能弹簧 33. 储能电机
34. 挂簧下拉板 35. 调节杆 36. 输出轴


CT10,CT10A弹簧操动机构安装开孔尺寸

CT10,CT10A弹簧操动机构

CT10,CT10A弹簧操动机构
