产品简介:
(点击小图查看大图)
ZN12-40.5系列户内真空断路器产品详细说明:
ZN12户内真空断路器适用于35kV三相交流50Hz电力系统中,本断路器来弧室为瓷质结构,采用纵向磁场触头,具有体积小,开断时产生的扩散电弧电流在触头上分布一致,不会出现局部熔融现象,还具有低电弧能量电压(20-200V)及低截流值(4-5A),并配有高可靠性的操作机构。

ZN12-40.5系列户内真空断路器采用DYT-1型弹簧储能式机构,可用交流储能支直流操作,也可以用手动操作。本断路器采用了特殊的触头材料,使灭弧室开断能力较高,并具有很长的电寿命。

本断路器结构简单、开断能力强、寿合长、操作功能齐全无爆炸危险、维修简单,适用于发电厂、变电站等配电系统的控制或保护开关,尤其适用于开断重要负荷及频繁操作的场所。

ZN12-40.5系列户内真空断路器主要技术参数

序号
项目
单位
技术参数
1
额定电压
kV
40.5
2
额定电流
A

1250

1600
2000
3
额定短路开断电流
kA
20
31.5
25
31.5
4
动稳定电流(峰值)
kA
50
80
63
80
5
4S热稳定电流
kA
20
31.5
25
31.5
6
额定短路关合电流(峰值)
kA
50
80
63
80
7
额定短路电流开断次数
20
8
额定操作顺序
0-03s-C0-180s-C0
9
额定绝
缘水平
1min工频耐压
kA
95
雷电冲击耐压(峰值)
185
10
机械寿命
10000
11
额定单个电容器组开合电流
A
630
12
额定背对背电容器组电流
A
400
13
储能电机额定电压
V
AC、DC:110;220
14
储能电机额定功率
W
275
15
储能电机储能时间
S
≤15
16
合分闸线圈额定电压
V
AC、DC:110;220
17
合分闸线圈额定电流
A
1.91(AC)、0.89(DC)
18
过流脱扣器额定电流
A
5
19
触头开距
mm
25±2
20
触头接触行程
mm
6±2
21
三相合分不同期性
ms
≤2
22
触头合闸弹跳时间
ms
≤3

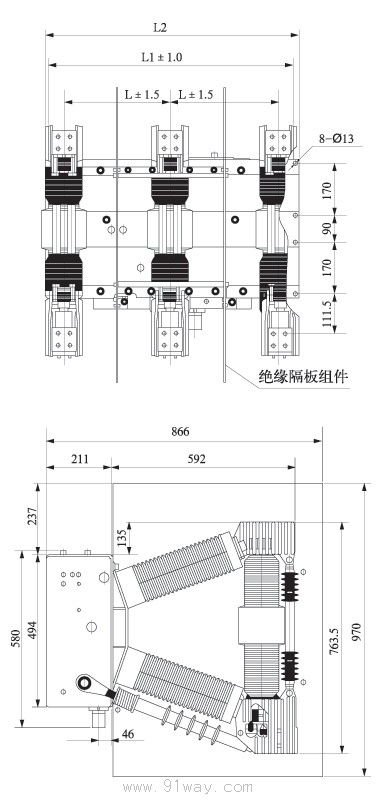

ZN12-40.5系列户内真空断路器外形及安装尺寸

L
L1
L2
ZN72-40.5
350
800
830
ZN-40.5
460
1128
1175

ZN12-40.5系列户内真空断路安装尺寸图
ZN12-40.5系列户内真空断路器

ZN12-40.5系列户内真空断路器
