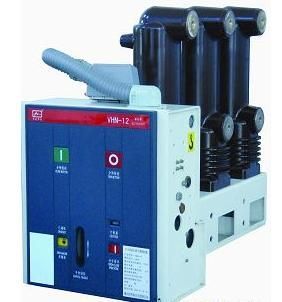

产品名称: ZN57A-12户内高压真空断路器
型号规格: ZN57A-12户内高压真空断路器
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内真空断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZN57A-12户内高压真空断路器产品详细说明:
ZN57-12户内高压真空断路器是用于XGN15-12(Z)型箱型固定式交流金属封闭开关设备中,可代替负荷开关作为配电变电所的进线开关,为出线柜提供后备保护;同时,又可作为出线保护开关和控制容量大于1250kVA的配电变压器,还可作为双电源进线的联络断路器。本产品适用于3.6~12kV三相交流单母线及单母线分段的配电系统。

ZN57-12断路器结构特点:

·断路器采用三柱式结构,三个真空灭弧室分别固定装在环氧树脂浇注的绝缘筒内,相间为固体绝缘,外形尺寸小,相间距离为210mm(与SF6负荷开关一样),便于安装在XGN15-12型高压开关柜中,与SF6负荷开关柜可共用主母线;
·操动机构与断路器一体化布置,机构侧装,三相灭弧室后、中、前布置,操动机构可以安装在开关柜门外,便于对操动机构及其辅助开关维护,其传动系统结构简单,调整环节少,充分保证灭弧室的机械特性参数,机械寿命达20000次。断路器可靠性高,维护量极少。
·无油化,无污染环境。
·真空灭弧室采用铜铬触头材料,纵磁场触头结构,具有开断能力强,绝缘强度高,截流值小,烧损轻,电寿命长,在整个工作期间免维护等优点。

ZN57-12型户内高压真空断路器使用环境:

周围空气温度+40℃,-15℃;
海拔高度不超过1000米;
环境温度:日平均相对湿度≯95%,月平均相对湿度≯90%;水蒸汽压力:日平均不大于2.2kPa,月平均值不大于1.8kPa;
没有火灾、爆炸、严重污秽、化学腐蚀及剧烈振动的场所。

ZN57A-12户内高压真空断路器
