JD1A(B)型电磁调速电机控制装置产品详细说明：

JD1A(B)型电磁调速电机控制装置是国家联合推广的节能产品。用于控制电磁调速电动机的速度，实现无恒转矩无级调速，当负载为风机和泵类时，有明显的节能效果。广泛应用于机械、治金、发电、造纸、印刷、水泥、烟草、电缆等场合有及各类工业自动化生产线。

型号 Type	电源电压 Supply voltage	控制电机功率 Control electric machine power	最大输出 Max.output	测速发电机 Speed testing generator	转速变化率 Rate of changeof rotating speed	稳速精度 precision of stable speed
JD1A-11	～220V±10% 50-60Hz	0.55-11KW	DC 90V.3A	单相或三相中频电压转速比为： Ratio of singe phase or three-phase IF voltage: ≥2V/100V/2m	≤3%	≤1
JD1A-40		15-40KW	DC 90V.5A
JD1A-90		45-90KW	DC 90V.8A

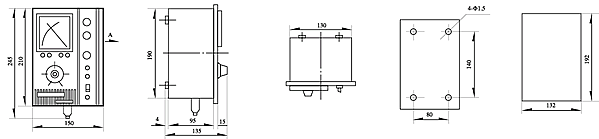

1:  JD1A(B)型电磁调速电机控制装置外形尺寸：面板嵌入式开孔尺寸120x245x140mm  墙挂式安装240*130　

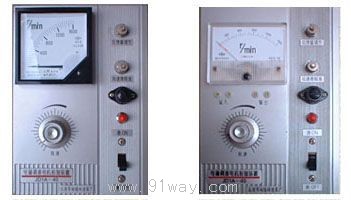

2:表 面 示 意 图

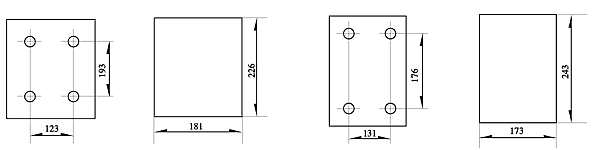

 ZTK、ZLK墙挂式安装尺寸ZTK、ZLK面板嵌入开孔尺寸　
    JZT墙挂式安装尺寸　　　JZT面板嵌入开孔尺寸

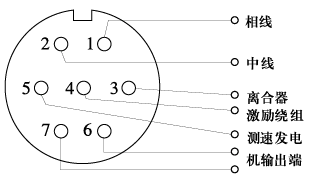

3: 接线方式及安装
