一、概述
CW系列电涡流测功机又称电磁测功机，它是利用涡流损耗的原理来吸收功率的。由测功机、控制器及测力装置组成测功装置，可以测取被测机械的输出转矩和转速、从而得出输出功率。它可以取代磁粉离合器、水力测功机、直流发电机组等，用来测量各种电动机、汽油机、柴油机、齿轮箱等动力机械的性能，成为型式试验的必要设备，与其它测功装置相比，CW系列测功装置具有更高的可靠性、实用性和稳定性。

二、主要特点
1.结构简单、运行稳定、价格低廉、使用维护方便；
2.采用水冷却，噪音低、振动小；
3.输入转速范围宽，可用于变频调速等各类电动机及动力机械的型式试验；
4.控制器采用单相交流电源，控制功率小；
5.转矩的测量可以采用电子磅秤、压力传感器或高精度转矩转速测量仪等，适用于不同测量精度的场合。
6.该装置还能作制动器用，制动力矩大

三、使用环境
1.最高环境温度不超过40℃
2.海拔高度不超过1000m
3.当环境温度为30℃时，相对湿度不大于85%

四、冷却
1.水质
冷却水为自来水、一般工业用水、地下水或经初步过滤的河水。水中不含有直径1mm以上的固体颗粒或其它杂物，其PH值为6-8，硬度为200ppm以下为宜，最大值为300ppm。
2.水压
进水压力一般不小于0.05Mpa，不大于0.2Mpa，本产品对水压要求不严，建议用户在安装使用本产品时加进水阀门，以方便调节水量。
3.水量

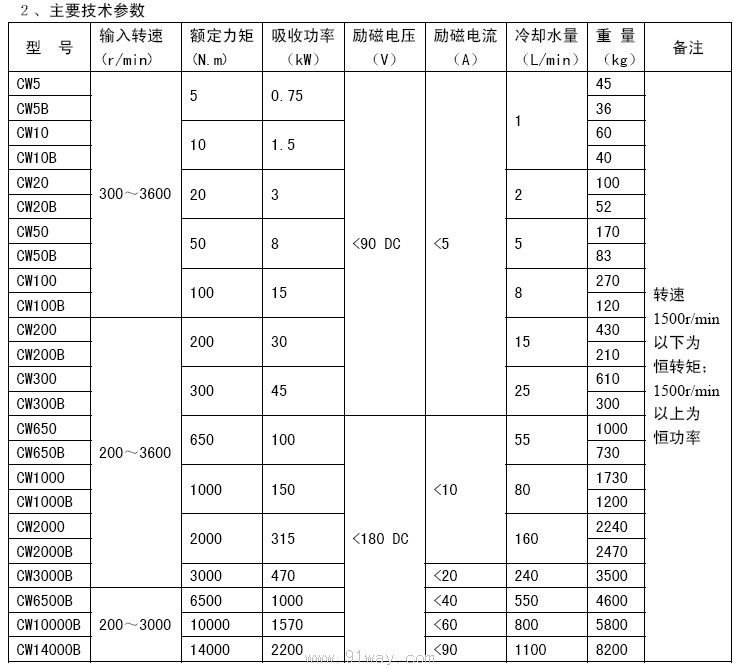

冷却水量见参数表，进水量的大小按测试功率的不同进行调节。
4.水温
进水温度最高不超过30℃，出水温度约为50~60℃为宜，使用时可根据出水温度的高低调节冷却水量。

五、可选用与测功机配套的控制，也可选用可调直流电源。控制器电气性能应与测功装置的技术参数相匹配。

六、CW系列电涡流测功机正确使用要点
1.按额定转矩的大小正确选用测功机。
2.运行前须对测功机进行检查，核定铭牌数据是否为要求的规格，紧固件是否有松动，各接线板接线是否正确，接触是否良好，如有缺陷或不良应予排除或更换。用500伏兆欧表检查励磁绕组和测速发电机定子绕组，其绝缘电阻不低于12MΩ。
3.产品安装时，以轴伸水平，底脚放平后旋紧地脚螺栓，输入轴与被测机器或转矩转速测试仪相连，输出轴接测力杆。
4.按接线端子标记，接好联接线，（如图），并在接地螺钉上接地线。
5.安装时按测功机上的标记接上进出水管，进水管前应加接进水阀门，以便调节水量。无标记时进出水口可互换。
6.加载（加励磁）之前必须先通入冷却水，卸载（去励磁）五分钟之后才能断开冷却水。
7.起动被测机械，待运转正常后，接通励磁输出，调节励磁电流大小，测量输出转矩，注意应减去初始值。
8.运行中注意监视出水温度，大于70℃时则应加大冷却水量。
七、维护及修理
1.测功机周围应保持清洁，进出水口应保持畅通。
2.测功机投入运行后，应定期给轴承添加润滑脂（二硫化钼复合钙基脂）。
3.运行两年后应进行大修，清洗轴承，更换润滑脂，发现轴承损坏应更换。

CW系列电涡流测功机
