CWZ系列涡流测功机系统产品详细说明：

1 概述
CWZ系列电动机测试系统由涡流测功机、转矩转速传感器、控制器等组成的自动测试系统，该系统能取代水力测功机、直流发电机组等测试设备，用于普通三相异步电动机、变频调速三相异步电动机、柴油发动机、汽油发动机、齿轮箱等动力机械的转矩、转速、功率的测量与整机特性测试，成为型式试验的必要设备。为适应不同产品的测试需要，在系统的配置上可以有所不同。对于不同的项目测试与数据采集要求，可选择不同的配置方案，最大限度地满足不同用户的需求。
该系统配用不同规格的CW型涡流测功机可用于中、小型电动机的出厂检验、型式试验、维修试验等。这里主要介绍用于15-1000KW的电动机加载试验装置，对于15kW以下和900kW-2200kW的电动机可以采用同样的方法进行测试，不作详细介绍。控制系统采用计算机做为数据处理器，能够对测试的数据进行整理、打印，采用一IGBT器件作为负载的制动电源可以有较宽的调节范围。
整个系统由加载测试台和和检测控制系统组成，如图所示。测试台主要由检测电动机转矩转矩转速和的扭矩转速传感器、给电动机加载的涡流制动器（亦称测功机）以及连接机械组成。为降低系统工作时的噪声，测功机采用水冷式，较大的测试系统还应有水循环系统以降低运行成本。

2 主要功能
2.1 控制系统具有手动、自动加载测试方式，即负载可手动、定点或自动调节，测试数据在微机上显示，可自动绘制动态曲线（包括异步电机非稳定区）、自动生成测试报告、自动进行合格判定、自动保存测试结果。还可将不同电机的特性曲线在同一界面内进行比较。对电动机进行温升试验时，可由微机直接控制被试电机运行及停止。
2.2 采用模块化设计，系统可以根据用户的不同要求、按不同类型的产品进行组合，当被测产品因参数指标、功能不同时，只需更换或通过设置即可进行测试。一套检测控制系统还可以共多套加载测试台共用，以减低成本。
2.3 可选择恒转矩、恒功率或恒电流控制方式。

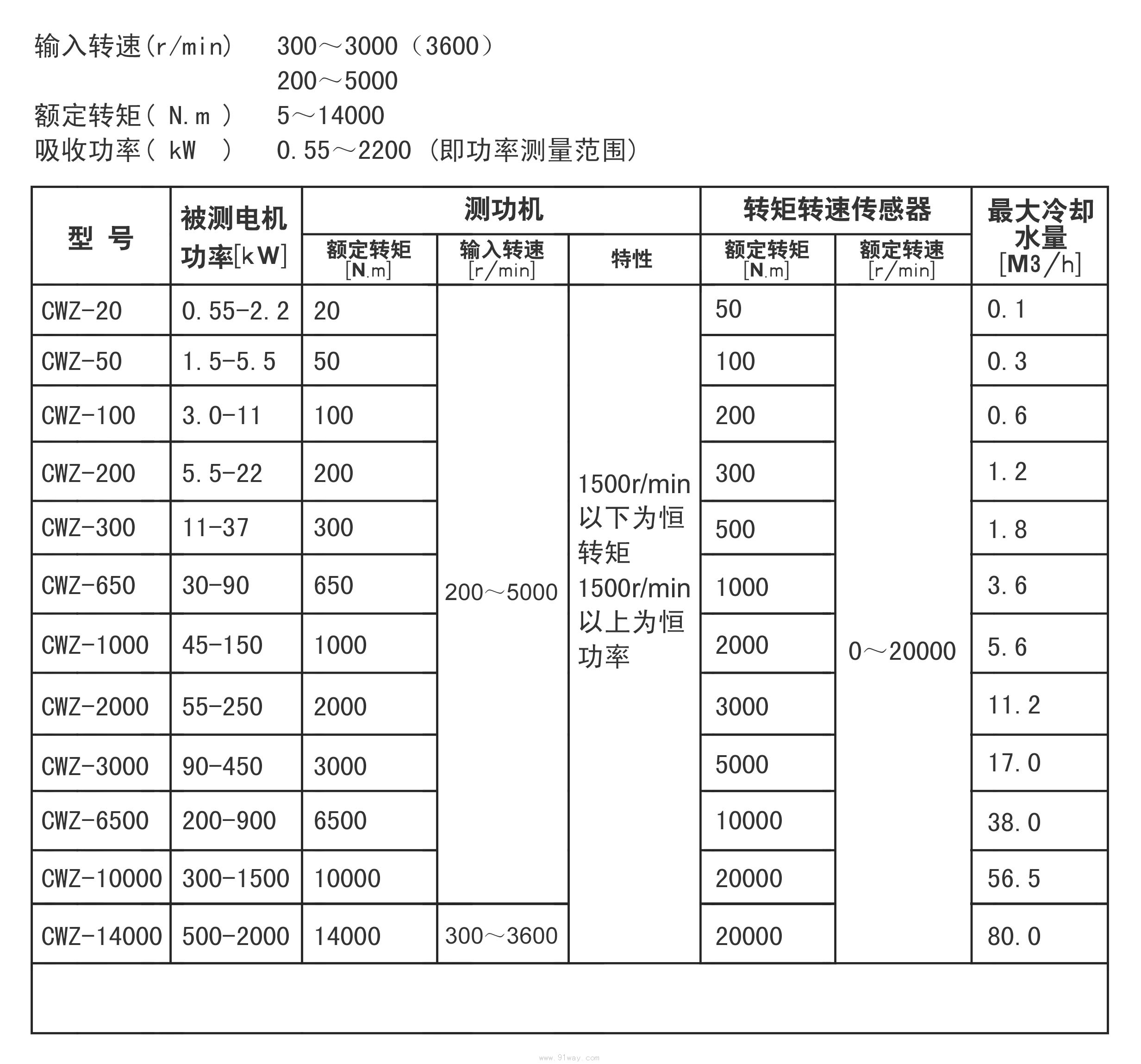

2.4 涡流测功机的主要技术参数输入转速(r/min)200-3600（3000）200-5000额定转矩( N.m )5-14000吸收功率( kW)0.75-2200 (即功率测量范围)
2.5 转矩转速传感器：采用无电刷接触转矩转速传感器，可适用于较宽的转速范围。可以提供稳定的测试精度和理想的测试范围，其稳定的测试精度和可靠性能确保测试系统的准确。传感器的额定转矩、转速可按系统要求配置，其系列规格齐全，可满足各类产品的需要,可供选择规格范围如下：
　　额定转矩（N.m）0.2-30000
　　额定转速（r/min） 0-20000
传感器测试精度分为0.1级和0.2级，其静校误差为： 静校误差
　　0.1级≤±0.1%,
　　0.2级≤±0.2%。
