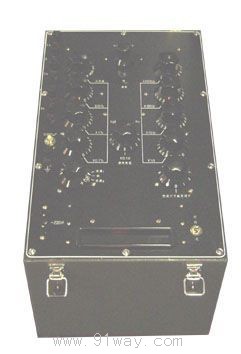

QS1型交流(西林)电桥产品详细说明：

一、概述

QS1型交流电桥，为仿苏M-16产品。俗称西林电桥，用其高压测定高压设备之绝缘介质损失角与电容量，也可用低压测量电容器，电缆等的电容量。
高压测量时，电桥可用正接法，也可用反接法。

原理
本电桥是按西林电桥的线路进行设计的，桥臂一为试品Cx，桥臂二为标准电容器CN，桥臂三为可变电阻R3，桥臂四由固定电阻R4=1000/Л=3184欧姆与电容箱C4并联后组成。当电桥平衡时发生如下关系：
CX=CN*R4/R3tgd=ωR4C410-6=C4（以uF计）

QS1型交流(西林)电桥技术参数

工作电压		Cx量限uf		准确度	tgd量限	准确度
高压	5-10KV	高压	0.3*10-4—0.4	±5%	0.005-0.6 0.03-0.6 0.005-0.03	±10% ±0.003
低压	100V	低压	0.3*10-3—100	±5%	0.008-0.6 0.03-0.6 0.008-0.03	±20% ±0.005

外形尺寸（mm）:500*280*290 重量：15（kg）

四．成套性
每台电桥供应的附件有：
（1）高压输入导线一副（2）电源线一根
（3）保险丝（0.5A）三只(4)灯泡三只
2．成套选用
BR16标准电容器，QS1交流电桥
BR16标准电容器，SB854电源移相器，QS1电桥电源保护控制器，QS1交流电桥。
