产品说明

Z系列多回转普通推力型阀门电动装置为配置推力盘，输出力矩通过推力盘中的阀杆螺母转换为输出推力。Z系列电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀，也可用于暗杆阀。

电源：常规，三相380V（50Hz）；特殊，三相660V、415V（50Hz、60Hz）；单相220V、110V（50Hz、60Hz）
环境温度：-20~+60℃（特殊订货-40~+80℃）。
相对湿度：≤95%（25℃时）。
防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
防护等级：IP55（特殊订货IP65、IP67）。
工作制：短时10分钟（特殊订货30分钟）。

Z系列多回转普通推力型阀门电动装置主要性能参数表

型号规格	公称转矩（N·m）	公称推力（KN）	最大阀杆直径（mm）	最大转圈数（圈）	手动速比	输出转速（r/min）	电机功率（KW）	参考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350

注1：可按用户要求提供其它转速:12/18/24/30/36/42/48/60（r/min）
注2：当产品提供四层计数器时，最大转圈数为表1转圈数×10

外形尺寸及外形

型号	H	H1	L1	L2	L3	F	F1	F2	F3	F4	ΦD
Z5	271	96	158	226	249	158	259		310		316
Z10~Z30	316	130	200	238	295	200	255	317	349	374	400
Z45/Z60	415	195	277	277	394	230	275	391	369	394	460
Z90/Z120	453	195	281	281	412	278	310	426	404	429	556
Z180/Z250	585	250	320	320	474	295	360	476	455	476	320
Z350/Z500	717	280	399	399	1076	433	417	442	417	542	565

注1：L1为户外型/隔爆型L2为整体型/整体隔爆型
注2：F1为户外型F2为隔爆型F3为整体型F4为整体隔爆型/整体调节隔爆型

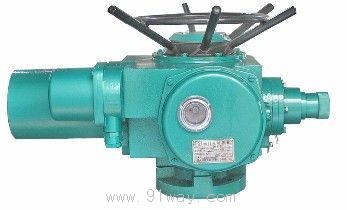

Z系列多回转普通推力型阀门电动装置（示意图）
