2 结构概述
继电器系用极化原理制成，它有一个电压线圈和一个电流线圈，当电流大于800A时，没有电流线圈，继电器直接安装在汇流牌上。
继电器按额定电压分为十种，电压线圈分别按额定电压设计而定。
继电器按额定电电分为十二种，继电器的结构因额定电流的大小而有三种。
继电器有一个动合触点或动断触点。
安装时必须使继电器的轴处于水平位置，触点位于正上方。

3 技术数据
3.1 继电器的规范如表1示.

接线螺杆的直径以额定电流（6到800A）的大小而不同见表2

3.2 动作值：继电器电流线圈中通入的反方向电流值不大于15%额定电流值时继电器应能动作。
3.3 返回值：继电器电流线圈中通入的反方向电流值为50%额定电流值时，断开电流回路能可靠的返回。
3.4 继电器电流线圈中，瞬时通过200%额定值的正向冲击电流1s后，继电器不应发生误动作和机构损坏等现象。
3.5 电压绕组功率消耗不大于3.5W。
3.6 电压不大于220V，电流不大于5A时，触点断开容量在直流有感负荷（时间常数为5H10-3S）电路中为100W。
3.7 当周围介质温度为+40℃时，继电器的电压线圈应能长期耐受110%的额定电压，其温升不超过60K。
3.8 继电器所有导电部分对于外壳介的介质强度应当耐受交流50Hz，1KV电压，历时1min无击穿或闪络现象。
3.9 继电器的重量2Kg.
3.10 继电器的外形及安装尺寸示于图1，图2，图3。

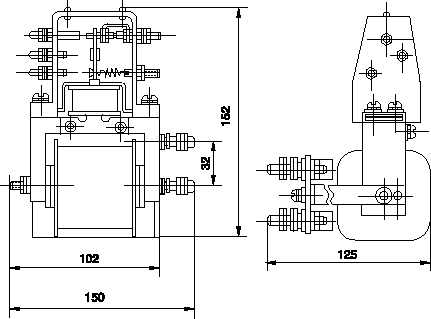

图1 JN-21

3.10.1 JN-21型逆流继电器用直径M8的螺杆等紧固在屏板上，其外形尺寸见图1。
3.10.2 JN-22型逆流继电器连接在汇流排的截开处，电流线圈的出线头上附有安装零件，其外形尺寸见图2。

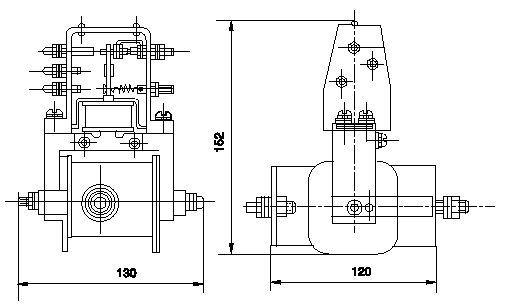

图2 JN-22

3.10.3 JN-23型逆流继电器没有电流线圈，直接安装在汇流排上，其外形尺寸见图3，当汇流排的宽度大于40mm时，应将汇流排按图4截割。

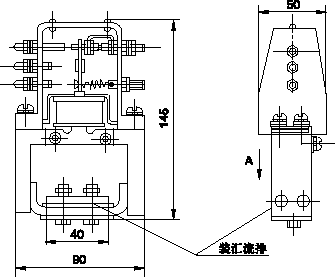

图3 JN-23

图4 汇流排

4 订货须知
4.1 继电器的名称和型号。
4.2 额定电流。
4.3 额定电压。
4.4 触点形式。
