产品名称: DCS-10(RXMVB2)系列大容量锁定继电器
型号规格: DCS-11 DCS-12 DCS-13 DCS-10(RXMVB2)系列大容量锁定继电器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 中间继电器
分栏标签
参考价格: 厂价直销
产品品牌: 上继
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DCS-10(RXMVB2)系列大容量锁定继电器产品详细说明:
DCS-10(RXMVB2)系列大容量锁定继电器用途

用于需要大容量双稳态触点的工业控制和其他一般控制场合。

2 特点
2.1 体积小,拆装方便,能安装在位置紧张有限的场合。
2.2 用于需要大容量双稳态触点的工业控制和其它控制上,在电流互感器二次侧和跳闸上要求多切换。
2.3 线圈回路串有切断触点,消除了持续的功耗,从而限制了热量积累及减轻控制电源的负载。
2.4 线圈激励有交流和直流两种。

3 动作原理
DCS-10(RXMVB2)系列大容量锁定继电器足靠永久磁铁锁定的双稳态继电器。该继电器由磁系统,接触系统,支架三部分组成。磁系统由左右二个线圈,中间柱永久磁铁及铁芯组成双口磁回路,当左右二个线圈中的一个线圈通电激励时,线圈产生的磁场对永久磁铁产生斥力,使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触,断开容量较大。外壳采用引进的Combiflex凸出式模数化入结构。

4 技术数据
4.1 动作值:DC<70%额定电压,AC<80%额定电压。
4.2 动作时间:30/25ms(触点闭合/断开)。
4.3 线圈功耗:DC 3.5W,AC 15VA。
4.4 触点断开容量:AC,250V,10A(COSφ>0.4),1000VA; DC,250V,5A(L/R<40ms),100W。
4.5 重量:0.7kg(凸出式),2.5kg(嵌入式)。
4.6 绝缘耐压:50Hz,1min,2kV。
4.7 冲击电压:5kV。
4.8 继电器能承受5-15Hz中等震级的地震波冲击。
4.9 额定电压及线圈阻值。(见表1、2)

电压等级DC(V)

48

110

220

线圈阻值(Ω)

1.2K

4.7K

20.8K


电压等级AC(V)

110

220

380

线圈阻值(Ω)

1K

4.7K

20.8K


4.10 继电器触点规格(见表3)

DCS-11 DCS-12 DCS-13
RK251 204 RK251 205 RK251 206

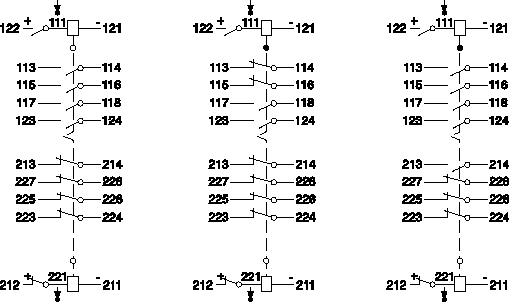

DCS-10(RXMVB2)系列大容量锁定继电器接线图

4.11 凸出式模数化插入结构,外形尺寸见《附录》Ⅲ中附图2(2S12C)。
4.12 凸出式模数化插入结构底座安装尺寸按《附录》Ⅲ中附图6(2S12C)可插入1个,按附图8(4S12C)可插入2个。

5 订货须知
订货时请注明型号及电压等级与特殊要求(如8付动合等)。
例:DCS-11-DC24V

DCS-10(RXMVB2)系列大容量锁定继电器
