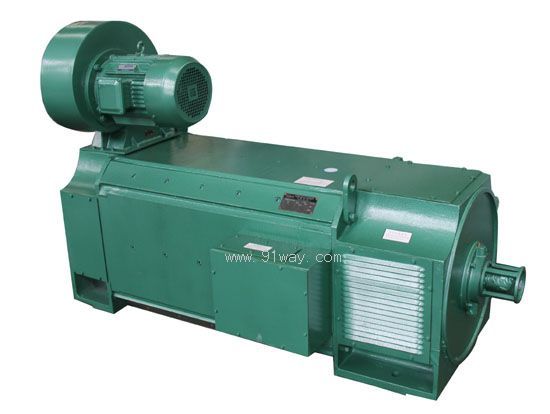

产品名称: ZFQZ系列直流电动机
型号规格: ZFQZ系列直流电动机
  放大图片 放大图片
产品类别: 南洋电机 -- 电机产品 -- 中小直流电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZFQZ系列直流电动机产品详细说明:
ZFQZ系列直流电动机是在Z4系列直流电动机的基础上,借鉴ZZJ-800系列直流电动机的主要工艺而开发的系列产品。电机的转动惯量分别为ZZJ-800系列和ZZJ-900系列的45%和65%,适应频繁正逆转和频繁起制动的恶劣工况。电机具有优良的过载特性,其最大转矩和起动转矩分别是ZZJ-800系列和ZZJ-900系列的112%和117%。电机重量仅为ZZJ-800系列的65%。电机功率等级符合IEC34-13《起重、冶金用辅机电动机技术规范》的国际标准。电机外形尺寸除了两底脚孔间轴向尺寸"B"之外,均符合IEC72国际标准。

功率范围:37.3-600kW

额定转速:180-900r/min

特点与用途:

ZFQZ系列直流电动机是在Z4系列直流电动机的基础上,借鉴ZZJ-800系列直流电动机的主要工艺而开发的系列产品。电机的转动惯量分别为ZZJ-800系列和ZZJ-900系列的45%和65%,适应频繁正逆转和频繁起制动的恶劣工况。电机具有优良的过载特性,其最大转矩和起动转矩分别是ZZJ-800系列和ZZJ-900系列的112%和117%。电机重量仅为ZZJ-800系列的65%。电机功率等级符合IEC34-13《起重、冶金用辅机电动机技术规范》的国际标准。电机外形尺寸除了两底脚孔间轴向尺寸"B"之外,均符合IEC72国际标准。电机通过带底板可达到ZZJ-800和ZZJ-900系列相一致的主要安装尺寸,并可通过协商制成ZZJ-800和ZZJ-900系列相对应的轴伸尺寸,因而可替换ZZJ-800和ZZJ-900系列产品。

ZFQZ系列直流电动机性能:

使用条件
1. 电动机适用于环境空气温度为-30℃到+40℃,海拔不超过1000米的场所。
2. 电动机的供电电源采用静止整流电源或直流发电机电源。当采用三相全控桥式整流电源时,可不外接平波电抗器而长期工作。
产品性能
1. 电动机的额定电压有220V、440V两种。根据需要也可派生出其他等级电压。
2.电动机的励磁方式为他励,励磁电压为180V或310V。根据需要也可派生出其他等级电压。
3.电动机基速时允许按技术数据表规定的最大运行转矩运行,历时60s。
4.额定电压为220V的电机,可以提高外施电压,使转速增加到额定转速的2倍。此时允许最大运行转矩为额定转矩的1.8倍,历时15s。
5.额定电压220V的电动机按技术数据表规定的弱磁转速运行时最大运行转矩为额定转距的0.6倍,历时15s。
6.电动机的电流变化率(di/dt) 可达到200-250倍额定电流/秒。若需(di/dt)>250,可以协商解决。
7.电动机的出线盒标准位置从传动端视在机座右侧。根据需要,也可装于机座左侧,但需要在订货时注明。

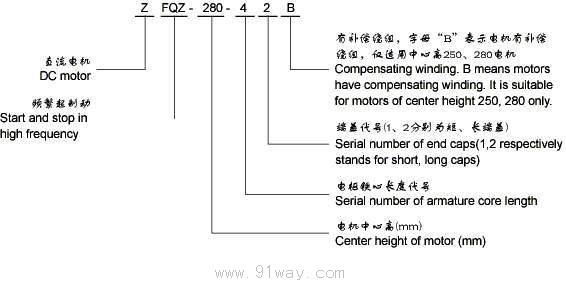

ZFQZ系列直流电动机型号说明:

ZFQZ系列直流电动机型号说明
结构简介:

1.电动机的机座为八角形薄钢板迭片结构,具有定子空间利用率高,内部结构紧凑、转动惯量小、重量轻、适应可控硅供电等优点。
2.电动机全部带补偿绕组,使电机有优良的换向性能和过载能力。
3.电动机的绝缘等级为F级,并经无溶剂真空压力浸漆(VPI)处理。绕组绝缘具有良好的绝缘性能和机械强度。
4.换向片为竖板式整体结构,竖板与电枢线圈连接采用钨极惰性气体保护焊(TIG)。
5.电枢铁心采用斜槽结构,能有效减小振动和噪音。
6.电动机采用滚动轴承及不停机加油结构。

电机冷却方式均为他冷、强迫通风,即电机自带径向骑式鼓风机或管道通风或带空/水冷却器。其防护等级和冷却方式的对应关系见表2。所需要的冷却风量、风压及风机电动机的功率见表3,空/水冷却器循环风机功率冷却水流量见表4。

表2 (Table 2)

防护等级

冷却方式

Protection Level

Cooling Mode

向骑式鼓风机冷却

IP21S

IC06

Radial Ride Type Air Blower Cooling

单管风

IP23S

IC17

Single-duct Ventilation

双管风

IP44

IC37

Double-duct Ventilation

带空/水冷却器

IP44

ICW86

With Air/Water Cooler


表3 (Table 3)

机座号

风量(m3/hr)

静压(Pa)

电动机功率(kw)

重量(kg)

Baseplate No.

Ventilation Quantity

Static Pressure

Motor Power

Weight

ZFQZ-250

3000

1400

3

70

ZFQZ-280

4000

1600

4

80

ZFQZ-315

4860

1600

5.5

90

ZFQZ-355

5200

1600

5.5

120

ZFQZ-400

7200

1800

5.5

180

ZFQZ-450

9000

1800

7.5

250


表4 (Table 4)

冷却器型号

风机电动机

冷却水流量(m3/h)

重量(kg)

Cooler Type

Air Blower Motor

Cooling Water Discharge

Weight

KSL-250

4.0 kw

11

400

KSL-280

5.5 kw

12

500

KSL-315

5.5 kw

13

600

KSL-355

7.5 kw

15

750

KSL-400

7.5 kw

18

850

KSL-450

11 kw

19.5

950


根据用户需要,本系列电动机可配套供应测速元件、过速保护装置、加热器和测温、限温保护元件等。

ZFQZ系列直流电动机

型号

额定功率

额定电压

额定转速

弱磁转速

额定电流

额定转距

最大运
行转距

起动转距

励磁功率

转动惯量

重量

Type

Rated
Power

Rated
Voltage

Rated
Rotating
Speed

Low-intensity
Magnetic
Rotating
Speed

Rated
Current

Rated
Rotating
Moment

Max. Running
Rotating
Moment

Starting
Rotating
Moment

Excitation
Power

Rotating
Inertia

Weight

kW

V

r/min

  A

kNm

 kW

kgm2

kg

ZFQZ-250-081B

37.3

220

575

1275

220

0.62

1.86

2.17

2.1

0.95

710

440

575

1150

112

ZFQZ-250-21B

52

220

550

1650

288

0.91

2.73

3.19

2.75

1.4

900

440

550

1100

144

ZFQZ-280-12B

75

220

515

1300

415

1.39

4.17

4.87

3.1

2.5

1170

ZFQZ-280-11B

75

440

515

1050

202

ZFQZ-315-082

112

220

500

1250

614

2.14

6.42

7.49

4.5

4.1

1720

ZFQZ-315-081

112

440

500

1000

300

ZFQZ-315-22

150

220

480

1200

795

2.99

8.97

10.5

4.35

6

1960

ZFQZ-315-21

150

440

480

960

393

ZFQZ-355-092

186

220

435

1100

982

4.09

12.3

14.3

4.2

9.2

2520

ZFQZ-355-091

186

440

435

870

488

ZFQZ-355-42

280

440

390

780

720

6.86

20.6

24.0

6.5

15

3720

型号

额定功率

额定电压

额定转速

额定电流

额定转距

最大运
行转距

起动转距

励磁功率

转动惯量

重量

Type

Rated
Power

Rated
Voltage

Rated
Rotating
Speed

Rated
Current

Rated
Rotating
Moment

Max. Running
Rotating
Moment

Starting
Rotating
Moment

Excitation
Power

Rotating
Inertia

Weight

kW

V

r/min

  A

kNm

 kW

kgm2

kg

ZFQZ-450-42

600

725

600

880

9.55

28.7

33.4

7.5

43.5

6700

ZFQZ-450-42

500

660

500

810

9.55

28.7

33.4

7.5

43.5

6700

ZFQZ-450-31

420

660

430

700

9.33

28

32.6

7.1

39

6000

ZFQZ-450-31

220

370

180

730

11.6

35

40

7.1

39

6000

ZFQZ-400-42

418

725

530

635

7.53

22.6

26.4

7.1

23.5

5200

ZFQZ-400-42

400

440

410

1020

9.32

28

32.6

7.1

23.5

5200

ZFQZ-400-42

205

420

280

570

6.99

21

24.5

7.1

23.5

5200

ZFQZ-400-42

500

660

708

810

6.74

20.2

23.6

7.1

23.5

5200

ZFQZ-400-32

440

660

600

725

7

21

22.5

6.4

21

4900

ZFQZ-355-42

418

725

600

630

6.65

20

23.3

6.5

15

3750

ZFQZ-355-42

355

440

500

895

6.78

20.3

23.7

6.5

15

3750

ZFQZ-355-42

361

600

550

665

6.27

18.8

22

6.5

15

3750

ZFQZ-355-32

450

725

750

670

5.73

17.2

20

6

13

3400

ZFQZ-355-32

315

440

500

800

6.02

18.1

21

6

13

3400

ZFQZ-355-22

450

660

900

735

4.78

14.3

16.7

5.6

11.5

3200

ZFQZ-355-22

370

440

650

930

5.44

16.3

19

5.6

11.5

3200

ZFQZ-355-12

315

660

880

510

3.42

10.3

12

4.7

10.5

2900

ZFQZ-315-42

315

600

800

570

3.76

11.3

13.2

5.2

7.7

2450

ZFQZ-315-42

315

440

750

780

4

12

13.5

5.2

7.7

2450

ZFQZ-315-42

284

400

680

785

4

12

13.5

5.2

7.7

2450

ZFQZ-315-32

280

660

750

465

3.56

10.7

12.5

4.6

7

2300

ZFQZ-315-32

320

440

900

785

3.4

10.2

11.9

4.6

7

2300

ZFQZ-315-22

230

220

705

1175

3.12

9.35

11

4.3

6

2100

ZFQZ-315-21

150

660

480

260

2.98

8.95

10.4

4.35

6

1950

ZFQZ-315-12

160

440

600

410

2.55

7.65

8.93

3.85

5.3

1800

ZFQZ-280-32B

170

440

900

430

1.8

5.41

6.31

3

3

1600

ZFQZ-250-31B

92

400

880

260

1

3

3.5

2.85

1.55

1000


ZFQZ系列直流电动机安装尺寸表:

电机型号

安装尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

  L2

L

L1

ZFQZ-250-081

635

614.5

1145

1580

ZFQZ-250-082

695

644.5

1205

1640

ZFQZ-250-091

675

654.5

1185

1620

ZFQZ-250-092

735

684.5

1245

1680

ZFQZ-250-11

715

694.5

1225

1660

ZFQZ-250-12

775

724.5

1285

1720

ZFQZ-250-21

765

744.5

1275

1710

ZFQZ-250-22

825

774.5

1335

1770

ZFQZ-250-31

825

804.5

1335

1770

ZFQZ-250-32

885

834.5

1395

1830

ZFQZ-250-41

895

874.5

1405

1840

ZFQZ-250-42

955

904.5

1465

1900

ZFQZ系列直流电动机安装尺寸

电机型号

安装尺寸

外形尺寸

 Mounting Dimension

Figuration Dimension

Motor Type

  L2

L

L1

ZFQZ-280-11

762

777.5

1315

1750

ZFQZ-280-12

852

822.5

1405

1840

ZFQZ-280-21

822

837.5

1375

1810

ZFQZ-280-22

912

822.5

1465

1900

ZFQZ-280-31

892

907.5

1445

1880

ZFQZ-280-32

982

952.5

1535

1970

ZFQZ-280-41

972

987.5

1525

1960

ZFQZ-280-42

1062

1032.5

1615

2050

ZFQZ系列直流电动机外形尺寸

电机型号

安装尺寸

外形尺寸

 Mounting Dimension

Figuration Dimension

Motor Type

  L2

L

L1

ZFQZ-315-081

757

810

1405

1770

ZFQZ-315-082

847

855

1495

1860

ZFQZ-315-091

817

870

1465

1830

ZFQZ-315-092

907

915

1555

1920

ZFQZ-315-11

887

940

1535

1900

ZFQZ-315-12

977

985

1625

1990

ZFQZ-315-21

967

1020

1615

1980

ZFQZ-315-22

1057

1065

1705

2070

ZFQZ-315-31

1057

1110

1705

2070

ZFQZ-315-32

1147

1150

1795

2160

ZFQZ-315-41

1157

1210

1805

2170

ZFQZ-315-42

1247

1255

1895

2260

ZFQZ系列直流电动机轴承尺寸

电机型号

安装尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

  L2

L

L1

ZFQZ-355-091

888

936.5

1650

1930

ZFQZ-355-092

978

981.5

1740

2020

ZFQZ-355-11

968

1016.5

1730

2010

ZFQZ-355-12

1058

1061.5

1820

2100

ZFQZ-355-21

1058

1106.5

1820

2100

ZFQZ-355-22

1148

1151.5

1910

2190

ZFQZ-355-31

1158

1206.5

1920

2200

ZFQZ-355-32

1248

1251.5

2010

2290

ZFQZ-355-41

1268

1316.5

2030

2310

ZFQZ-355-42

1358

1361.5

2120

2400

ZFQZ系列直流电动机特性曲线

电机型号

安装尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

  L2

L

L1

ZFQZ-400-11

959

1003

1770

1820

ZFQZ-400-12

1079

1063

1890

1940

ZFQZ-400-21

1039

1083

1850

1900

ZFQZ-400-22

1159

1143

1970

2020

ZFQZ-400-31

1129

1173

1940

1990

ZFQZ-400-32

1249

1233

2060

2110

ZFQZ-400-41

1229

1273

2040

2090

ZFQZ-400-42

1349

1333

2160

2210

ZFQZ系列直流电动机接线图

电机型号

安装尺寸

外形尺寸

Motor Type

 Mounting Dimension

Figuration Dimension

D

G

  L2

L

L1

ZFQZ-450-12

1181

160

169

1147

2120

2070

ZFQZ-450-21

1151

1197

2085

2140

ZFQZ-450-22

1271

1237

2205

2260

ZFQZ-450-31

1251

1297

2185

2240

ZFQZ-450-32

1371

1337

2305

2360

ZFQZ-450-41

1361

170

179

1407

2300

2350

ZFQZ-450-42

1481

1447

2415

2470

ZFQZ-450-51

1482

1527

2415

2470

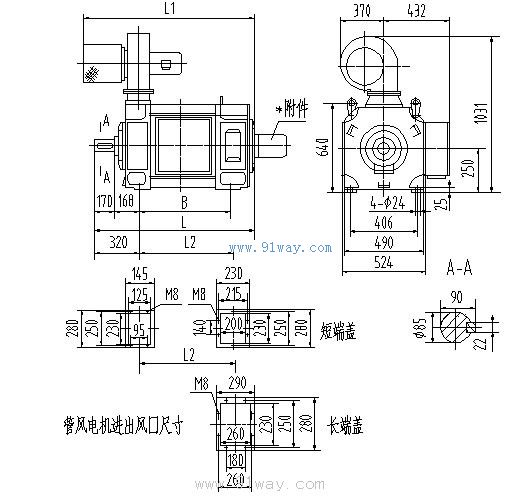

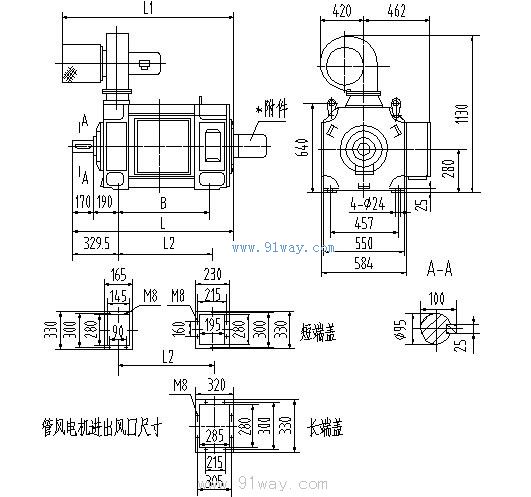

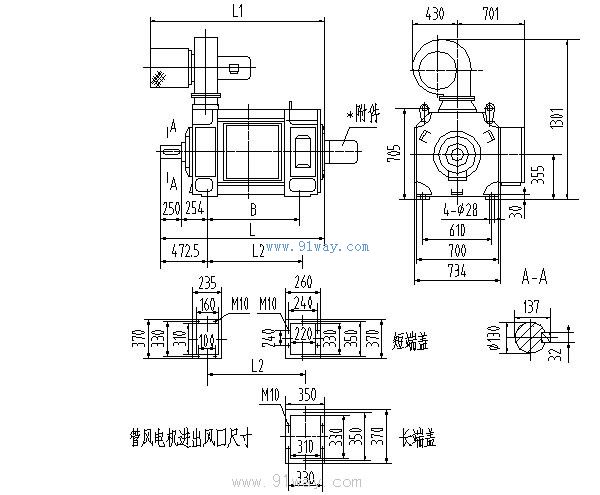

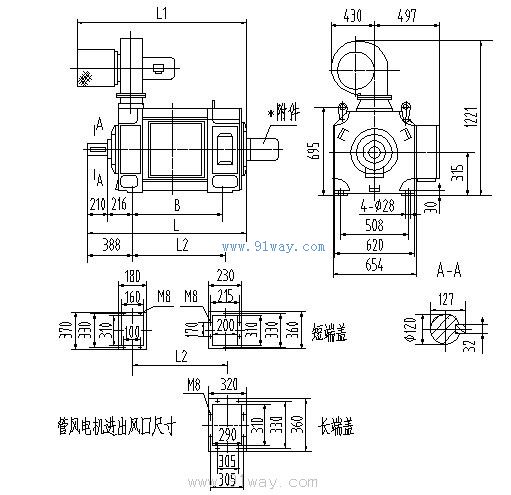

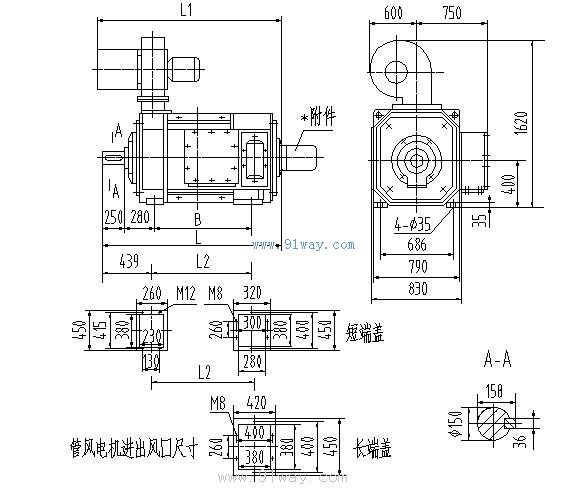

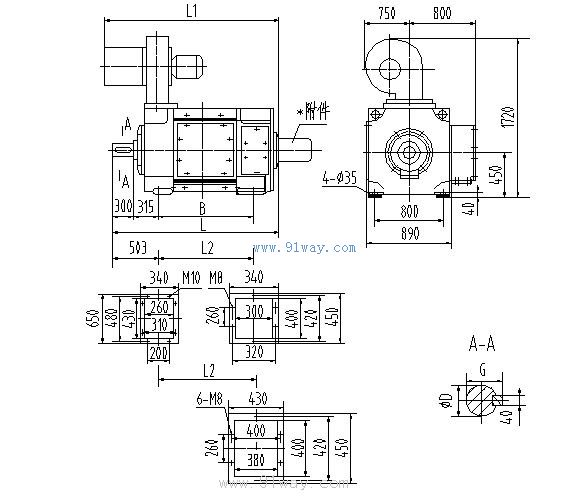

ZFQZ系列直流电动机结构图

ZFQZ系列直流电动机
产品分类
