HM3系列塑料外壳式断路器

型号规格：

产品类别：

品牌产品 -- 低压电器 -- 塑壳断路器

参考价格：

厂价直销

下浮数：

产品品牌：

精益电器

产品产地：

上海

可供数量：

批量

供应商家：

上海：
上海倍源工贸有限公司
联系电话：	021-66770508 66775508 13916500500 13901609058
传真：	021-66108310
电子邮件：	91way@163.com

北京：
北京容申和科贸有限公司
联系电话：	010-63483536
	13552697787
传真：	010-63483536
电子邮件：	carll2008@163.com

产品简介：

（点击小图查看大图）

查看详细技术参数（pdf格式）

HM3系列塑料外壳式断路器主要技术参数：

HM3（DZ122）系列塑料外壳式断路器，是我厂近期开发成功的具有国际九十年代先进水平的新系列塑壳式断路器。本系列断路器其额定绝缘电压400V（壳架等级额定电流160A及以下）至690V（壳架等级额定电流250A及以上），主要用于交流50Hz，额定电流至800A，额定工作电压380/400V至660/690V的配电网络中，用来分配电能、并对线路电源设备的过载、短路和欠电压起保护作用，在正常条件下也可以作线路的不频繁转换之用。壳架等级额定电流400A及以下的断路器可作电动机的不频繁起动，运转中分断及作为电动机的过载、短路和欠电压保护之用。本系列断路器可以垂直安装（即竖装），也可以水平安装（即横装）。

HM3系列断路器主要技术性能指标：

型号		HM3L-100	HM3H-100	HM3H-160	HM3H-250	HM3H-400	HM3H-630
壳架等级额定电流 Inm(A)		100		160	250	400	630 800
额定电流 In(A)		10 12.5 16 20 25 32 50 100	32 40 50 63 80 100	100 125 160	160 200 250	250 315 400	400 500 630 800
极数		3/4
额定绝缘电压 Ui(V)		400			690
额定工作电压 Ue(V)		400
额定极限短路分断能力 Icu(kA)		25	50		65
额定运行短路分断能力 Ics(kA)		50%Icu	75%Icu
操作性能	机械寿命（次）	8500		7000		4000
	电寿命（次）	1500		1000
断路器功耗 (W)		25	30	40	50	135	100
飞弧距离 (mm)		50			100		160
可配备附件	分励脱扣器	√
	欠电压脱扣器	√
	辅助触头	√
	报警触头	√
	电动操作机构	√
旋转式手柄操作机构	中心式	√
	偏心式	√
重量 (kg)		0.9	1.1	1.1	2.5	5.5	10

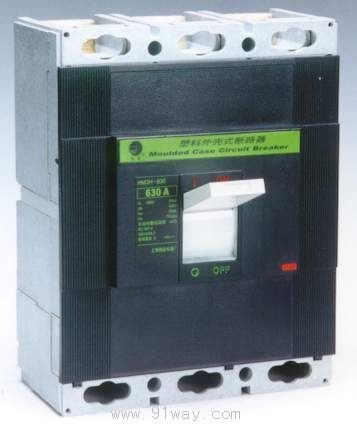

HM3系列塑料外壳式断路器(示意图)
