产品名称: Z710型直流电机
型号规格: Z710型直流电机
  放大图片 放大图片
产品类别: 南洋电机 -- 电机产品 -- 中小直流电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
Z710型直流电机产品详细说明:
一、概述
Z710型直流电动机是新开发的Z系列直流电机,其中心高为770毫米。由于Z710型电机的结构及性能有其独特性,与Z系列中型直流电机有一定差别。

二、使用条件
1.电机可以安装在环境条件比较恶劣的场合,但必须选择正确的冷却方法和防护等级,以保持电机内部的清洁。
2.电要的冷却空气中应不含有酸、碱等使电机的绝缘和换向性能有损坏的气体。
3.电机如使用于船舶和湿热带地区以及工作环境中有盐雾、潮湿等,应另行协议。
4.电机的额定功率是指在海拔不超过1000米,环境空气温度不超过40c的条件下。
5.电机的供电电源采用静止整流电源,也可采用直流发电机电源。

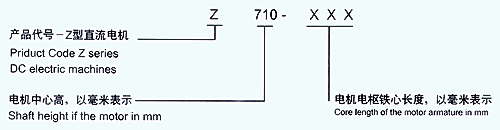

三、Z710型直流电机型号说明

Z710型直流电机型号说明

四、Z710型直流电机结构特点
Z710型直流电机的机座采用多角形叠片结构,具有体积小、重量轻等优点,适用可控硅整流电源。电机的绝缘等级为F级。电机采用无溶剂漆真空压力浸渍处理(VP”,使绕组绝缘具有良好的抗潮能力、机械强度和优良的导热性。电枢铁心由硅钢片叠装而成,具有良好的导磁性能 电机采用滚动轴承,运行稳定。本电机的安装型符合GB997和IEC34-7《电机结构及安装形式代号》
标准IM1001 端盖式轴承,底脚安装,水平放置,圆柱形单轴伸
可派生IM1002端盖式轴承,底脚安装,水平放置,圆柱形双轴伸
电机的防护等级根据GB4942.1和IEC34-5《电机外壳防护分级》标准,标准电机的外壳防护等级有IP22和IP44两种。电机冷却方法根据GB1993和IEC34—6《电机冷却方法》标准。标准电机有ICl7、IC37和ICW37A86三种。用户如需其他防护等级、冷却方法可另行协商。本电机标准型式的冷却空气入口在电机的传动端(非换向器端)。
五、产品性能
1、本电机的定额为连续工作方式(SI)。
2、本电机的标准额定电压有440V、660V、750V三种。
3、本电机的励磁方式为他励,励磁绕组有四个引线端子,分为两组两组串联时励磁电压为220V,并联时励磁电压为110V。电机的实际励磁电压,应以电机实际励磁电流达到额定值为准,本电机允许强行励磁,强励电压不得超过500V。强励时,励磁电流可瞬时略超过额定励磁电流,但励磁电流稳定后,不得超过。
4、本电机的过载能力:
第一类直流电机(A类)能承受下表所规定的短时(一分钟)过载。

基速的百分数 额定电流的百分数
偶尔使用 经常使用

100
200
300以上

200
160
140

175
150
125


第二类直流电机(B类)能承受下表所规定的短时(一分钟)过载。

基速的百分数 额定电流的百分数
偶尔使用 经常使用

100
200
300以上

200
200
175

175
160
140


第二类直流电机(B类)应能承受下列连续负载:
(1)在额定电枢电压和额定转速范围内带115%额定功率负载连续运行,在此负载下,温升将较高,其他特性可能与额定条件下运行的规定不同。
(2)在额定电枢电压和额定转速范围内,在额定负载连续运行后,紧接着以125%额定功率负载运行二小时,温升不超过规定数值,其他性能可能与额定条件下运行的规定值不同。
* 偶尔使用的短时过载能力是指很少发生或在紧急情况下,电机在一分钟内承受超过连续额定负载的能力,建议将断路器的瞬时开断装置按偶尔使用的短时过载能力整定。
** 经常使用的短时过载能力是指作为正常工作周期的一部分,电机反复承受超过额定负载的能力。
*** 短时过载运行之后,必须轻载运行,使电机整个负载周期的负载均方根值不超过其连续定额。
对第二类直流电机(B类),偶尔使用时过载倍数允许达到2.5倍(在额定基速时),时间不超过15秒(但需与本公司协商)。
5、电流变化率
在所有转速及负载下,电机的电流变化率(di/dt)允许达200倍额定电流/S。
6、噪声振动
本电机的《噪声测定方法及限值》符合GBl0069.3国家标准。
本电机的《振动测定方法及限值》符合GBl0068.2国家标准。
六、容量选择
第一类直流电机(A类):
这类电机的详细数据见技术数据表,用户可以根据所需的容量,转速和电压等选定电机的型号和规格。
第二类直流电机(B类):
这类电机的功率、电流等技术数据要比A类技术数据表中的值低,但具体数值要由用户和制造公司商定。
本电机除技术数据中所列出规格外,用户可以根据具体需要和制造公司协商,派生出其他规格直流电机。

七、技术数据(A类)
Z710-320适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号 额定电压下的转速 功率 额定
电流
效率 最大
转速
励磁
功率
转动
惯量
通风
440V 660V 750V 风量 风压
1 480     800 1963 92.6 1100 8.5 289 4.0 0.85
2 560     1000 2473 93.3 1100 10 296 4.6 1.08
3   530   1000 1621 93.4 1100 10 289 4.4 1.0
4   745   1250 2021 93.7 1200 8.4 289 5.1 1.3
5     645 1250 1775 93.9 1100 9.8 296 5.0 1.26
6   860   1500 2423 93.8 1100 8.7 296 6.0 1.75
7     845 1500 2129 93.9 1200 8.2 289 5.9 1.7

Z710-400适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号 额定电压下的转速 功率 额定
电流
效率 最大
转速
励磁
功率
转动
惯量
通风
440V 660V 750V 风量 风压
1 380     800 1967 92.4 1000 9.3 337 4.2 0.93
2 445     1000 2440 93.2 1000 10.9 344 4.7 1.13
3   422   1000 1624 93.3 1000 10.6 337 4.6 1.08
4   590   1250 2019 93.8 1100 8.7 337 5.1 1.3
5     515 1250 1774 93.9 1000 10.5 344 5.1 1.3
6   690   1500 2418 94 1000 9.13 344 5.9 1.7
7     680 1500 2125 94.1 1100 8.5 337 5.7 1.6

Z710-500适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号 额定电压下的转速 功率 额定
电流
效率 最大
转速
励磁
功率
转动
惯量
通风
440V 660V 750V 风量 风压
1 305     800 1975 92.1 800 10.4 397 4.4 1.0
2 360     1000 2446 92.9 800 11 404 4.8 1.17
3   337   1000 1625 93.2 800 11.6 397 4.7 1.13
4   470   1250 2021 93.7 1000 10.1 397 5.2 1.35
5     410 1250 1777 93.8 800 11.4 404 5.2 1.35
6   550   1500 2419 94 800 10.6 404 6.0 1.75
7     530 1500 2125 94.1 1000 10.9 397 5.8 1.65

Z710-630适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号 额定电压下的转速 功率 额定
电流
效率 最大
转速
励磁
功率
转动
惯量
通风
440V 660V 750V 风量 风压
1 240     800 1988 91.4 700 11.9 475 4.8 1.17
2 280     1000 2458 92.5 700 13.3 482 5.3 1.4
3   268   1000 1633 92.8 700 12.7 475 5.0 1.26
4   370   1250 2027 93.4 800 11.8 475 5.5 1.49
5     325 1250 1783 93.5 700 12.7 482 5.5 1.49
6   435   1500 2425 93.7 700 12.1 482 6.3 1.92
7     430 1500 2129 93.9 800 11.1 475 6.0 1.75

Z710-800适用于冷却方式 Applied to the cooling types of IC17,IC37,ICW37A86

编号 额定电压下的转速 功率 额定
电流
效率 最大
转速
励磁
功率
转动
惯量
通风
440V 660V 750V 风量 风压
1 185     800 2008 90.5 550 14.5 576 5.5 1.49
2 220     1000 2477 91.7 550 14.2 583 5.8 1.65
3   210   1000 1645 92.1 550 13.7 576 5.5 1.49
4   290   1250 2038 93 700 13.6 576 6.1 1.81
5     255 1250 1793 92.9 550 13.8 583 6.0 1.75
6   345   1500 2436 93.3 550 13.4 583 6.8 2.21
7     325 1500 2138 93.3 700 13.6 576 6.5 2.03

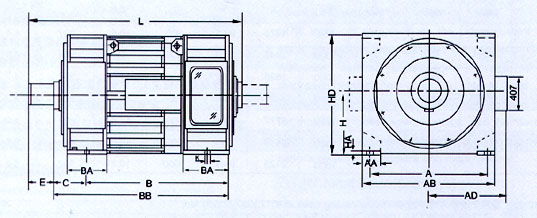

八、外形图和安装尺寸表
管道通风(IC17)
半管道通风(IC37)

型号 主要尺寸 底脚尺寸 轴伸
尺寸
出线盒
尺寸
H   L   C   HD A B K HA AB BB AA BA BA’ D E AD
Z710-320 710 1890 355 1415 1400 1120 56 40 1540 1610 200 475 535 250 410 1028
Z710-400 710 1970 355 1415 1400 1250 56 40 1540 1690 200 475 535 250 410 1028
Z710-500 710 2070 355 1415 1400 1250 56 40 1540 1790 200 475 535 250 410 1028
Z710-630 710 2250 355 1415 1400 1400 56 40 1540 1920 200 475 535 250 410 1028
Z710-80 710 2420 355 1415 1400 1600 56 40 1540 2090 200 475 535 250 410 1028

Z710型直流电机外形尺寸

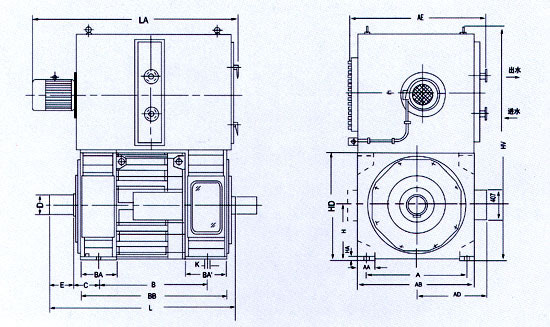

带背包式、空冷却器(ICW37A86)

型号 主要尺寸 底脚尺寸 轴伸
尺寸
出线盒
尺寸
冷却器尺寸
L C HD A B K HA AB BB AA BA BA’ D E AD LA AE HV
Z710-320 710 1890 355 1415 1400 1120 56 40 1540 1610 200 475 535 250 410 1028 2390 1830 3044
Z710-400 710 1970 355 1415 1400 1250 56 40 1540 1690 200 475 535 250 410 1028 2470 1830 3044
Z710-500 710 2070 355 1415 1400 1250 56 40 1540 1790 200 475 535 250 410 1028 2500 1830 3044
Z710-630 710 2250 355 1415 1400 1400 56 40 1540 1920 200 475 535 250 410 1028 2630 1830 3044
Z710-80 710 2420 355 1415 1400 1600 56 40 1540 2090 200 475 535 250 410 1028 2800 1830 3044

Z710型直流电机安装尺寸

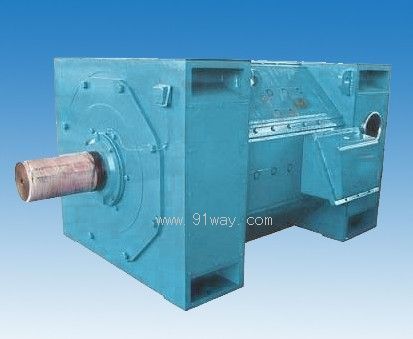

Z710型直流电机
