ZN68-12(ZN12-12)系列户内高压真空断路器产品详细说明：

1、概述
ZN68-12(ZN12-12)系列高压真空断路器，系三相交流50Hz，额定电压12kV及以下的户内高压配电装置。本系列产品结构简单、开断能力强、寿命长、操作功能齐全、维护简便，适用于发电厂、变电站等输配电系统的控制与保护，尤其适用于频繁操作的场所。
本系列产品的操动机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作。

2、正常使用条件
a)海拔：不超过1000m；
b)周围空气温度：最高+40℃，最低-10℃；
c)相对湿度：日平均值不大于95%，月平均值不大于90%；
d)水蒸气压：日平均值不大于2.2kPa；月平均值不大于1.8kPa；
e)无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

3、ZN68-12(ZN12-12)系列户内高压真空断路器规格:

额定 电压	额定 工频 耐受 电压	额定 雷电 冲击 耐受 电压 (峰值)	额定 短路 开断 电流	额定 短路 关合 电流 (峰值)	额定 短路 持续 时间	额定 短路 电流 开断 次数	机械 寿命	额定电流
kV	kV	kV	kA	kA	s	次	次	1250 1600 2000 2500 3150 4000
12	42	75	20	50	4	30	10000	●
12	42	75	25	63	4	30	10000	●
12	42	75	31.5	80	4	30	10000	● ● ● ●
12	42	75	40	100	4	30	10000	● ●
12	42	75	50	125	4	30	10000	▲

4、ZN68-12(ZN12-12)系列户内高压真空断路器主要技术参数:

序号	名称	单位	数据
			20kA	31.5kA	40kA
1	额定短路开断电流	kA	20	31.5	40
2	额定短路关合电流(峰值)		50	80	100
3	额定短时耐受电流		20	31.5	40
4	额定峰值耐受电流		50	80	100
5	额定短路持续时间	s	4
6	额定短路开断电流开断次数	次	30
7	机械寿命		10000
8	合闸时间	ms	≤75
9	分闸时间		≤65
10	单个电容器组开断电流	A	630
11	背靠背电容人器组开断电流		400
12	储能电动机额定电压	V	DC220，110；AC220，110
13	合闸电压		DC220，110；AC220，110
14	分闸电压		DC220，110；AC220，110
15	分、合闸线圈功率	W	245

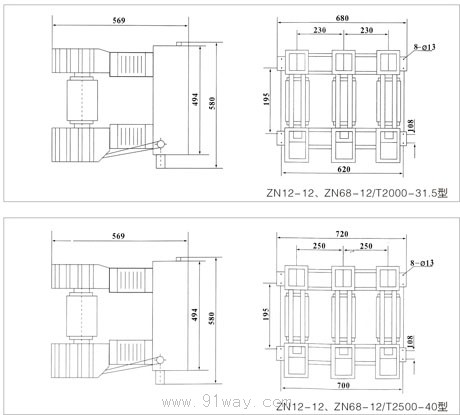

ZN68-12(ZN12-12)系列户内高压真空断路器
