ZN23-40.5C系列车式户内高压真空断路器产品详细说明：

ZN23-40.5C系列车式高压真空断路器（以下简称断路器）为额定电压40.5kV、三相交流50Hz的户内高压电器设备，适用于工矿企业、变电站等输配电系统，作控制和保护开关；尤其适用于冶金、电弧炼钢等需频繁操作的行业，作为控制和保护设备。

ZN23-40.5C系列车式户内高压真空断路器符合G1984-89《交流真空断路器》的标准。
本断路器为手车式，结构合理，维护简便，使用安全可靠。配用CD10Ⅱ型电磁操动机构或CT19Ⅱ型弹簧操动机构。
2、正常使用条件
a)海拔：不超过1000m；
b)周围空气温度：上限+40℃，下限-15℃；
c)相对湿度：日平均值不大于95%，月平均值不大于90%；
d)水蒸气压：日平均值不大于2.2kPa,月平均值不大于1.8kPa；
e)周围空气没有明显地受到尘埃、烟、腐蚀性和可燃性气体、蒸气及盐雾的污染；
f)无剧烈振动的场所；
g)超出以上条件的要求，由用户同制造单位协定。

3、ZN23-40.5C系列车式户内高压真空断路器主要技术参数:

序号	名称	单位	数据
1	额定电压	kV	40.5
2	雷电冲击耐压(峰值)		185
3	1min工频耐压		95
4	额定频率	Hz	50
5	额定电流	A	600
6	额定短路开断电流	kA	25
7	4s额定短路时耐受电流以		25
8	额定峰值耐受电流		80
9	额定短路开断时间	ms	≈90
10	额定短路关合电流(峰值)	kA	80
11	额定操作顺序		0-0.3s-CO-180s-0
12	合闸时间	ms	50～85
13	分闸时间		40～85
14	额定短路开断电流开断次数	次	20
15	机械寿命		12000
16	额定电容器组开断电流	A	630
17	储能电机额定功率	W	275
18	储能电动机额定电压	V	≈220、110
19	储能时间	s	15
20	合分闸电磁铁额定电压	V	≈220、110
21	失压脱扣额定电压		≈220、110
22	过流脱扣额定电流	A	5
23	辅助开关额定电流		10

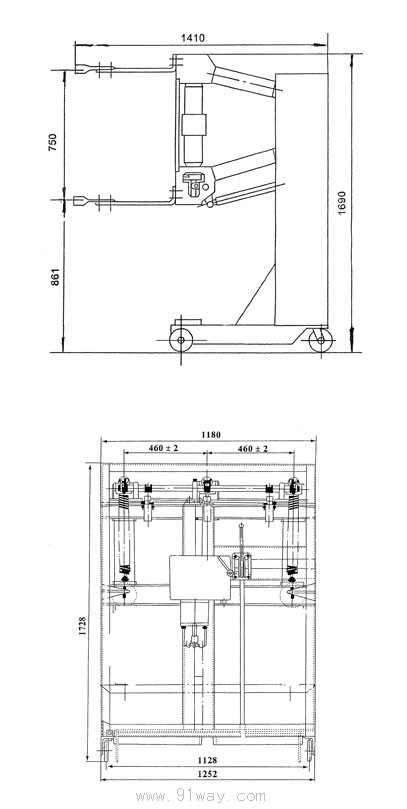

ZN23-40.5C系列车式户内高压真空断路器
