ZW8P-12/630-20型户外预付费计量式真空断路器产品详细说明：

ZW8P-12/630-20型户外预付费计量式真空断路器是三相交流50Hz、额定电压12kV的户外真空断路器、计量一体化开关设备，与三相多功能表配套实现开断、关合配电系统负荷电流、过载电流和短路电流，并具有高精度高压计量装置，实现有功电能表、无功电能表、有功需量表、功率因数、预付费表、记录、自动抄表。以国际标准IC卡RS485接口，红外通讯、大画面液晶显示多项技术，灵活预置多种功能，以IC卡或手持电脑为媒介实现用户与供电部门计算机的信息传输。电力部门可根据本地具体情况自行选择一种或多种传输方式，方便电力部门实现计算机网络管理，从而适应对用户有效及时地现代化科学管理需求。

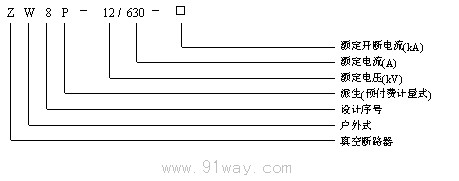

ZW8P-12/630-20型户外预付费计量式真空断路器型号及其含义：

使用环境：

1.海拔高度：不超过1000米(超过为高原型)。
2.周围空气温度：—45℃～＋40℃
3.相对温度：日平均不大于95%，月平均不大于790%。
4.风速：不超过35m/s。
5.无易燃、爆炸危险、化学腐蚀及剧烈振动场所。

ZW8P-12/630-20型户外预付费计量式真空断路器主要技术参数

项     目			单位	数值
额定电压			KV	12
额定绝缘水平	lmin工频 耐压	干试	KV	42
		湿试（对地）		34
	雷电冲击耐压（峰值）			75
额定电流			A	630
额定频率			Hz	50
额定短路开断电流			KA	16、20
额定短路关合电流（峰值）				40、50
额定峰值耐受电流				40、50
额定短路耐受电流4s				16、20
操作顺序				分-0.3s-合分-180s-合分
额定短路电流开断次数			次	30
机械寿命			次	10000
二次回路lmin工频耐压			kV	2
过电流脱扣器额定电流			A	5

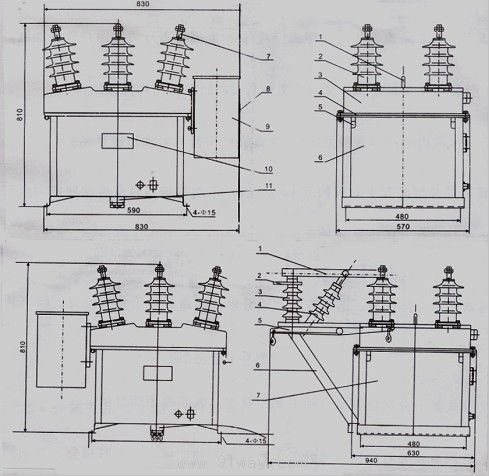

ZW8-12/630-20型户外预付费计量式真空断路器的外形尺寸和安装尺寸：

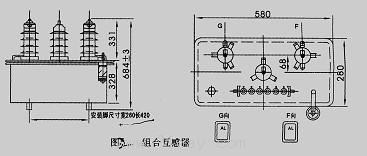

ZW8—12/630—20型户外组合互感器的外形尺寸和安装尺寸：



订购须知：

1.产品型号、名称、额定电压、电流、开断容量，保护CT变化。
2.组合互感器箱电流互感器变化，精确等级，电压互感器变比，精确度，是否要求容量，三柱式五柱式。
3.控制线路技术要求。
4.是否配置外部连接电缆，规格、型号数量。
5.订货数量及附件。
6.配用手动或电动式操作机构，操作电压AC110V、AC220V、DC110V、DC220V可选；如果客户要求不带组合互感器，原则上客户自备操作电源。客户特殊要求供方附带操作电源，可加装内置电压互感器型式供应。
7.计量用CT、PT要求干式内置，应按特殊协商订货。
