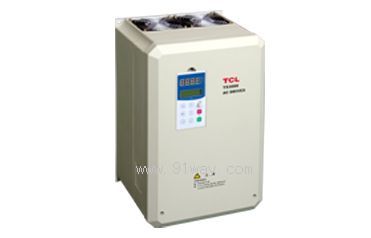

产品名称: TS3000系列变频器
型号规格: TS3000系列变频器
  放大图片 放大图片
产品类别: TCL -- 电机产品 -- 变频调速器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TS3000系列变频器产品详细说明:
TS3000系列变频器

项  目

规  范

额定输出电压

三相380V(最大输出电压与输入电源电压相同)

适配电机额定出功率(KW)

0.75

2.2

5.5

11

18.5

30

45

75

110

160

220

280

1.5

4

7.5

15

22

37

55

90

132

200

250

315

额定输出电流(A)

2.5

5

13

25

38

60

90

150

210

300

420

540

3.7

9

16

32

45

75

110

170

250

380

480

600

连续运行电流

100%额定输出电流

过载能力

150%额定输出电流  2分钟,180%额定输出电流  10秒

输出频率

0Hz~400Hz

额定输入电压

三相380V±20%,50~60Hz±5%

调制方式

优化空间电压矢量PWM 调制模式

控制方式

有PG反馈矢量控制 ; 无PG反馈矢量控制 ;V/F控制

运行命令给定方式

键盘给定;外部端子给定;通过串行通讯口由上位机给定

速度设定方式

键盘数字设定;模拟设定;上位机串行通讯设定;脉冲频率设定等6种方式

速度设定分辨率

数字设定:0.01Hz
模拟设定:1/1000最大频率

速度设定精度

数字设定:±0.01%最大频率(-10℃~+40℃);
模拟设定:±0.05%最大频率(25℃±10℃)

速度控制精度

有PG反馈矢量控制:±0.05%额定转速 ;(25℃±10℃)
无PG反馈矢量控制:±0.5% 额定转速; (25℃±10℃)

速度控制范围

有PG反馈矢量控制:1:1000;
无PG反馈矢量控制:1:100

转矩控制响应

有PG反馈矢量控制:< 150mS;
无PG反馈矢量控制:< 200mS

起动转矩

有PG反馈矢量控制:200%额定输出转矩/0.05Hz;
无PG反馈矢量控制:150%额定输出转矩/0.5Hz

制动转矩

无能耗制动:22KW以内>20%额定输出转矩,30KW以上>15%额定输出转矩
有能耗制动:>150%额定输出转矩

转矩控制精度

±5%额定输出转矩

设定参考电压输出

1 路,+10V,5mA

控制电压源输出

24 V,100mA;也可通过PLC 端子由外部提供

外部用户电源输入

1路,接点输入端子的工作电源可使用外部有源接点的电源(12~24V)

模拟输出

1 路,0~10V,输出可编程,多种输出量可选
1路,0~10V/0-20mA,输出可编程,多种输出量可选

可编程接点输入

7 路可编程,正/反转,正/反转点动、多段速度、多段加/减速时间、自由停车、电压/电流切换等27种功能可选

脉冲信号输入

1路,0~50K HZ

PG信号输入

A+、A-、B+、B-差动输入 ;A-、B-开路集电极码盘输入

FAM 频率信号输出

1 路,频率表信号(输出频率为变频器输出频率的倍率信号),0~50kHz

集电极开路输出

2 路,24种运行状态可选;最大输出电流50mA

可编程继电器输出

2 路,24种运行状态可选,触点容量:250V AC /3A 或30V DC /1A

串行通讯接口

RS-485接口

标准功能

电流限幅、转矩提升、转速追踪、直流制动、停电再起动、转差补偿、故障自动复位、频率上下限限制、偏置频率、起动频率、跳跃频率、频率增益、载波频率调整、加/减速模式可调、电压表输出、电流表输出、多段速度、程序运行、摆频运行、PI闭环运行、比例连动、远距离控制,正反转死区

保护功能

过压、欠压、过流、电流限幅、过载、过热、电子热过载继电器、过压失速、数据保护等

四位数码显示(LED)

设定频率、输出频率、输出电压、输出电流、电机转速、输出转矩、开关量端子等16种状态参数、编程菜单参数以及31种故障代码等

中文液晶显示(LCD)

控制方式、当前编程或监视参数名称、报警内容、键盘操作指导等

指示灯(LED)

参数单位、RUN/STOP状态等

使用条件

安装场所

室内,海拔不高于1000米,无尘,无腐蚀性气体,无日光直射

适用环境

-10℃~+40℃(裸机为-10℃~+50℃),20%~90%RH(无凝露)

振动

小于0.5g

储存方式

-25℃~+65℃

安装方式

壁挂式,落地电控柜式

防护等级

IP20

冷却方式

0.75KW及以下为封闭自冷,其它为强迫风冷


TS3000系列变频器

TS3000系列变频器
