CT-□型弹簧操动机构产品详细说明：

概述
CT□型弹簧提动机构是采用日本三菱VPR户内高压真空断路器的机构基础上改进，为实现断路器的小型 化、高可靠性、免维护进行全新设计的简单化、一体化的弹簧操动机构，该机构结构更合理，零部件数量减少动作更可靠，各磨操部位均采用长效润滑脂或无油轴承，使操作机构的可靠性及寿命得到了大大提高。
该机构用于户内处高压真空断路器10KV-35KV，及其合闸功与相当的其他类型的真空断路之用，其性能符合GG1984《交流高压断路器》和本产品《技术条件》的要求，各项指标均达到和超过“ICP”标准，并全面通过高压质量监督检验中收的型式试验。

主要技术参数
机构的规格及匹配之主要部件的数据：

规格	重量（kg）	体积高×宽×深（mm）	电动机输入功率（W）	合闸弹簧	匹配真空断路器开断电流（A）
CT□	16.5	417×292×174	90	φ7	31.5

CT□型弹簧操作机构的主要技术参数：

额定工作电压（V）	DC220	DC110
额定工作电流（A）	3.2	6.3
正常合闸工作电压范围	85%～110%额定工作电压
正常分闸工作电压范围	65%-120%额定工作电压可靠分闸，小于30%额定工作电压时不得分闸
机构输出轴工作动角	23°-26°
用于操动断路器的机械寿命	3万次

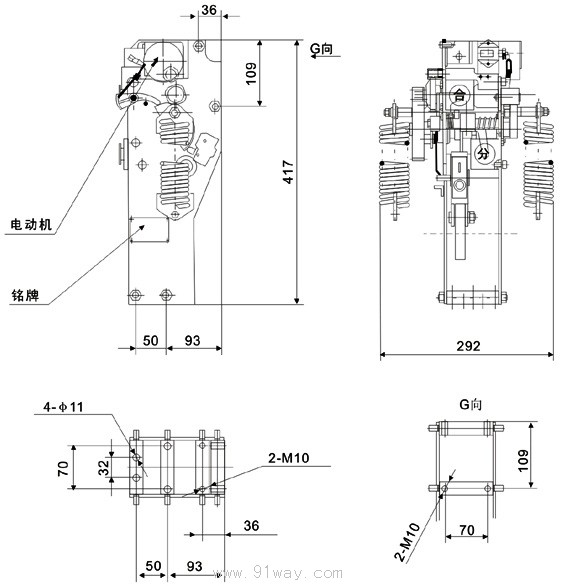

弹簧操动机构外形及安装尺寸


注：用户如有特殊要求，可协商后确定。

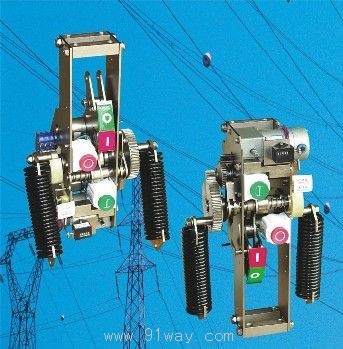

CT-□型弹簧操动机构
