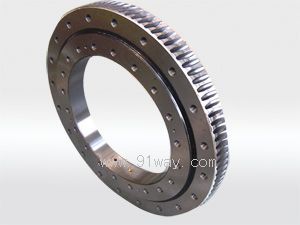

产品名称: 023,024系列内齿式双排球式回转支承转盘轴承
型号规格: 023,024系列内齿式双排球式回转支承转盘轴承
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 转盘轴承
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
023,024系列内齿式双排球式回转支承转盘轴承产品详细说明:
023,024系列内齿式双排球式回转支承转盘轴承具有三个座圈,钢球和隔离块可直接排入上下滚道,根据受力状况,安排了上下两排直径不同的钢球。这种开式装配非常方便,上下圆弧滚道的承载角都为90°,能承受很大的轴向力和倾翻力矩。当径向力大于0.1倍的轴向力时滚道须特殊设计。双排球式回转支承的轴向、径向尺寸都比较大,结构紧固。特别适用于要求中等以上直径的塔式起重机,汽车起重机等装卸机械上。

序号

内齿式
DL
mm

外型尺寸

安装尺寸

结构尺寸

齿轮参数

齿轮圆周力

参考
重量
kg

D
mm

d
mm

H
mm

D1
mm

D2
mm

n

mm

n1
mm

H1
mm

h
mm

b
mm

x

m
mm

De
mm

z

正火
Z 104N

调质
T 104N

1

023.25.500

616

384

106

580

420

20

18

4

96

26

60

0.5

5

257

72

3.7

5.2

100

024.25.500

6

350.4

59

4.5

6.2

2

023.25.560

676

444

106

640

480

20

18

4

96

26

60

0.5

5

417

84

3.7

5.2

115

024.25.560

6

410.4

69

4.5

6.2

3

023.25.630

746

514

106

710

550

24

18

4

96

26

60

0.5

6

482.4

81

4.5

6.2

130

024.25.630

8

475.2

60

6

8.3

4

023.25.710

826

594

106

790

630

24

18

4

96

26

60

0.5

6

560.4

94

4.5

6.2

140

024.25.710

8

555.2

70

6

8.3

5

023.30.800

942

658

124

898

702

30

22

6

114

29

80

0.5

8

619.2

78

8

11.1

200

024.30.800

10

614

62

10

14

6

023.30.900

1042

758

124

998

802

30

22

6

114

29

80

0.5

8

715.2

90

8

11.1

250

024.30.900

10

714

72

10

14

7

023.30.1000

1142

858

124

1098

902

36

22

6

114

29

80

0.5

10

814

82

10

14

300

024.30.1000

12

796.8

67

12

16.7

8

023.30.1120

1262

978

124

1218

1022

36

22

6

114

29

80

0.5

10

924

93

10

14

340

024.30.1120

12

916.8

77

12

16.7

9

023.40.1250

1426

1074

160

1374

1126

40

26

5

150

39

90

0.5

12

1012.8

85

13.5

18.8

580

024.40.1250

14

1013.6

73

15.8

21.9

10

023.40.1400

1576

1224

160

1524

1272

40

26

5

150

39

90

0.5

12

1156.8

97

13.5

18.8

650

024.40.1400

14

1153.6

83

15.8

21.9

11

023.40.1600

1776

1424

160

1724

1476

45

26

5

150

39

90

0.5

14

1349.6

97

15.8

21.9

750

024.40.1600

16

1350.4

85

18.1

25

12

023.40.1800

1976

1624

160

1924

1676

45

26

5

150

39

90

0.5

14

1545.6

111

15.8

21.9

820

024.40.1800

16

1542.4

97

18.1

25

13

023.50.2000

2215

1785

190

2149

1851

48

33

8

178

47

120

0.5

16

1702.4

107

24.1

33.3

1150

024.50.2000

18

1699.2

95

27.1

37.5

14

023.50.2240

2455

2025

190

2389

2091

48

33

8

178

47

120

0.5

16

1942.4

122

24.1

33.3

1500

024.50.2240

18

1933.2

108

27.1

37.5

15

023.50.2500

2715

2285

190

2649

2351

56

33

8

178

47

120

0.5

18

2203.2

123

27.1

37.5

1700

024.50.2500

20

2188

110

30.1

41.8

16

023.50.2800

3015

2585

190

2949

2651

56

33

8

178

47

120

0.5

18

2491.2

139

27.1

37.5

1900

024.50.2800

20

2488

125

30.1

41.8

17

023.60.3150

3428

2872

226

3338

2962

56

45

8

214

56

150

0.5

20

2768

139

37.7

52.2

3300

024.60.3150

22

2758.8

126

41.5

57.4

18

023.60.3550

3828

3272

226

3738

3362

56

45

8

214

56

150

0.5

20

3168

159

37.7

52.2

3700

024.60.3550

22

3176.8

145

41.5

57.4

19

023.60.4000

4278

3722

226

4188

3812

60

45

10

214

56

150

0.5

22

3616.8

165

41.5

57.4

4200

024.60.4000

25

3610

145

47.1

65.2

20

023.60.4500

4778

4222

226

4688

4312

60

45

10

214

56

150

0.5

22

4122.8

188

41.5

57.4

4700

024.60.4500

25

4110

165

47.1

65.2


注:
1、n1为润滑油孔数,均布:油杯M10×1 JB/T7940.1-JBT7940.2
2、安装孔n-dn1、n-dn2可改用螺孔;齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力,额定圆周力取其1/2。
4、内齿修顶系数0.2。

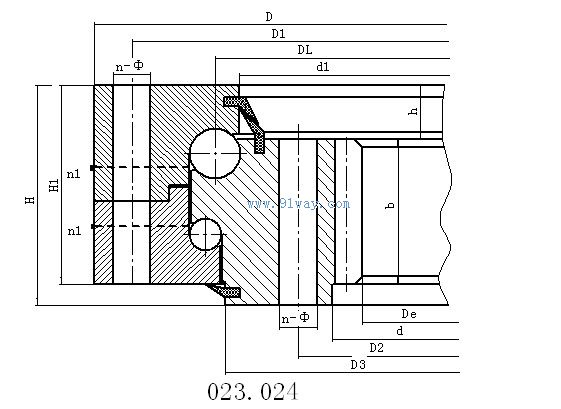

023,024系列内齿式双排球式回转支承转盘轴承外形尺寸

023,024系列内齿式双排球式回转支承转盘轴承

023,024系列内齿式双排球式回转支承转盘轴承
产品分类
本网站所有产品资料均来源于各有关生产厂商,我们不保证资料的完整性及正确性,如需更详细资料,请直接联系厂商
