产品名称：

H-061系列外齿式轻薄型回转支承转盘轴承

型号规格：

H-061系列外齿式轻薄型回转支承转盘轴承

产品类别：

常规产品 -- 机械传动 -- 转盘轴承

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

H-061系列外齿式轻薄型回转支承转盘轴承产品详细说明：

型号 DL	重量 kg	外形尺寸			安装尺寸						结构尺寸						齿轮参数					齿轮圆周力		轴承间隙
型号 DL	重量 kg	D mm	de [mm]	H mm	D1 mm	D2 [mm]	n	Φ mm	M mm	t	D3 mm	d1 [mm]	H1 [mm]	H2 [mm]	Hu [mm]	Ho [mm]	d [mm]	m mm	z mm	k.m [mm]	b [mm]	允许圆周力 [KN]	最大允许圆周力 [KN]	轴向	径向
H-061. 20.0414	31	504	342	56	455	368	20 /24	13.5	12	20	412.5	415 .5	45.5	45.5	10.5	10.5	495	5	99	-0.5	45.5	11.75	23.5	≤0.28	≤0.24
H-061. 20.0544	43	640 .8	472	56	585	498	28 /32	13.5	12	20	542.5	545 .5	45.5	45.5	10.5	10.5	630	6	105	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
H-061. 20.0644	52	742 .8	572	56	685	598	32 /36	13.5	12	20	642.5	645 .5	45.5	45.5	10.5	10.5	732	6	122	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
H-061. 20.0744	59	838 .8	672	56	785	698	36 /40	13.5	12	20	742.5	745 .5	45.5	45.5	10.5	10.5	828	6	138	-0.6	45.5	14.2	28.4	≤0.30	≤0.26
H-061. 20.0844	71	950 .4	772	56	885	798	36 /40	13.5	12	20	842.5	845 .5	45.5	45.5	10.5	10.5	936	8	117	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
H-061. 20.0944	77	1046 .4	872	56	985	898	40 /44	13.5	12	20	942.5	945 .5	45.5	45.5	10.5	10.5	1032	8	129	-0.8	45.5	18.93	37.86	≤0.30	≤0.26
H-061. 20.1094	91	1198 .4	1022	56	1135	1048	44 /48	13.5	12	20	1092.5	1095 .05	45.5	45.5	10.5	10.5	1184	8	148	-0.8	45.5	18.93	37.86	≤0.30	≤0.26

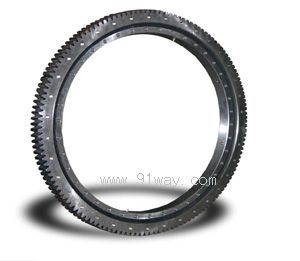

H-061系列外齿式轻薄型回转支承转盘轴承

H-061系列外齿式轻薄型回转支承转盘轴承

H-061系列外齿式轻薄型回转支承转盘轴承（示意图）
