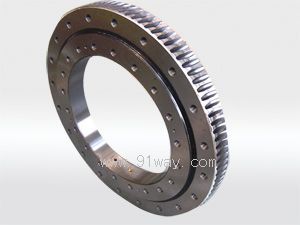

产品名称: 021,022系列外齿式双排球式回转支承转盘轴承
型号规格: 021,022系列外齿式双排球式回转支承转盘轴承
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 转盘轴承
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
021,022系列外齿式双排球式回转支承转盘轴承产品详细说明:
021,022系列外齿式双排球式回转支承转盘轴承


外齿式
DL
mm

外型尺寸

安装尺寸

结构尺寸

齿轮参数

齿轮圆周力

参考
重量
kg

D
mm

d
mm

H
mm

D1
mm

D2
mm

n

mm

n1
mm

H1
mm

h
mm

b
mm

x

m
mm

De
mm

z

正火
Z 104N

调质
T 104N

1

021.25.500

616

384

106

580

420

20

18

4

96

26

60

0.5

5

644

126

3.7

5.2

100

022.25.500

6

646.8

105

4.5

6.2

2

021.25.560

676

444

106

640

480

20

18

4

96

26

60

0.5

5

704

138

3.7

5.2

115

022.25.560

6

706.8

115

4.5

6.2

3

021.25.630

746

514

106

710

550

24

18

4

96

26

60

0.5

6

790.8

129

4.5

6.2

130

022.25.630

8

790.4

96

6

8.3

4

021.25.710

826

594

106

790

630

24

18

4

96

26

60

0.5

6

862.8

141

4.5

6.2

140

022.25.710

8

862.4

105

6

8.3

5

021.30.800

942

658

124

898

702

30

22

6

114

29

80

0.5

8

982.4

120

8

11.1

200

022.30.800

10

988

96

10

14

6

021.30.900

1042

758

124

998

802

30

22

6

114

29

80

0.5

8

1086.4

133

8

11.1

250

022.30.900

10

1088

106

10

14

7

021.30.1000

1142

858

124

1098

902

36

22

6

114

29

80

0.5

10

1198

117

10

14

300

022.30.1000

12

1197.6

97

12

16.7

8

021.30.1120

1262

978

124

1218

1022

36

22

6

114

29

80

0.5

10

1318

129

10

14

340

022.30.1120

12

1317.6

107

12

16.7

9

021.40.1250

1426

1074

160

1374

1126

40

26

5

150

39

90

0.5

12

1497.6

122

13.5

18.8

580

022.40.1250

14

1495.2

104

15.8

21.9

10

021.40.1400

1576

1224

160

1524

1272

40

26

5

150

39

90

0.5

12

1641.6

134

13.5

18.8

650

022.40.1400

14

1649.2

115

15.8

21.9

11

021.40.1600

1776

1424

160

1724

1476

45

26

5

150

39

90

0.5

14

1845.2

129

15.8

21.9

750

022.40.1600

16

1852.8

113

18.1

25

12

021.40.1800

1976

1624

160

1924

1676

45

26

5

150

39

90

0.5

14

2055.2

144

15.8

21.9

820

022.40.1800

16

2060.8

126

18.1

25

13

021.50.2000

2215

1785

190

2149

1851

48

33

8

178

47

120

0.5

16

2300.8

141

24.1

33.3

1150

022.50.2000

18

2300.4

125

27.1

37.5

14

021.50.2240

2455

2025

190

2389

2091

48

33

8

178

47

120

0.5

16

2540.8

156

24.1

33.3

1500

022.50.2240

18

2552.4

139

27.1

37.5

15

021.50.2500

2715

2285

190

2649

2351

56

33

8

178

47

120

0.5

18

2804.4

153

27.1

37.5

1700

022.50.2500

20

2816

138

30.1

41.8

16

021.50.2800

3015

2585

190

2949

2651

56

33

8

178

47

120

0.5

18

3110.4

170

27.1

37.5

1900

022.50.2800

20

3116

153

30.1

41.8

17

021.60.3150

3428

2872

226

3338

2962

56

45

8

214

56

150

0.5

20

3536

174

37.7

52.2

3300

022.60.3150

22

3537.6

158

41.5

57.4

18

021.60.3550

3828

3272

226

3738

3362

56

45

8

214

56

150

0.5

20

3936

194

37.7

52.2

3700

022.60.3550

22

3933.6

176

41.5

57.4

19

021.60.4000

4278

3722

226

4188

3812

60

45

10

214

56

150

0.5

22

4395.6

197

41.5

57.4

4200

022.60.4000

25

4395

173

47.1

65.2

20

021.60.4500

4778

4222

226

4688

4312

60

45

10

214

56

150

0.5

22

4879.6

219

41.5

57.4

4700

022.60.4500

25

4895

193

47.1

65.2


注:
1、n1为润滑油孔数,均布:油杯M10×1 JB/T7940.1-JBT7940.2
2、安装孔n-dn1、n-dn2可改用螺孔;齿宽b可改为H-h。
3、表内齿轮圆周力为最大圆周力,额定圆周力取其1/2。
4、外齿修顶系数0.1。

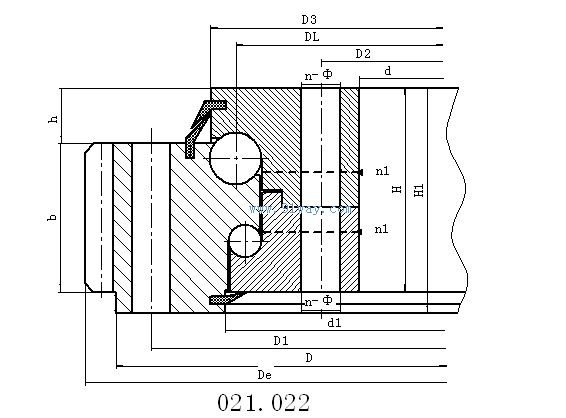

021,022系列外齿式双排球式回转支承转盘轴承外形尺寸

021,022系列外齿式双排球式回转支承转盘轴承

021,022系列外齿式双排球式回转支承转盘轴承
