产品名称: YZR,YZ系列起重及冶金用电动机
型号规格: YZR,YZ系列起重及冶金用电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 起重电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图) 资料下载 查看安装尺寸
资料下载 产品详细的技术参数
YZR,YZ系列起重及冶金用电动机产品详细说明:
特点与用途:

YZR,YZ系列起重及冶金用电动机具有过载能力大和机械强度高的特点,特别适用于驱动各种类型的起重和冶金机械或其它类似的设备。

YZR系列起重及冶金用电动机为绕线转子电动机,符合JB/T10105《YZR系列起重及冶金用绕线转子三相异步电动机技术条件》,YZ系列起重及冶金用电动机为笼型电动机。符合JB/T10104《YZ系列起重及冶金用绕线转子三相异步电动机技术条件》。

YZR,YZ系列起重及冶金用电动机电机性能:

本系列电动机的工作制分为S2,S3,S4,S5,S6,S7,S8,S9八种类型,基准工作制为S3-40%(即工作制为S3,负载持续率为40%,每一个周期为10min)。以下是本系列电动机最为常用的几种工作制。
1.短时工作制(S2)
在恒定负载下按给定的时间运行,未达到热稳定状态时即停机和断能一段时间,使电动机再冷却到与冷却介质温度之差在2K以内。
2.断续周期工作制(S3)
按一系列相同的工作周期运行,每一周期包括一段恒定负载运行时间和一段停机并断能时间,但其运行时间较短,不足以使电动机达到热稳定状态,且在这种工作制中起动电流对温升无明显的影响。
3.包括起动的断续周期工作制(S4)
按一系列相同的工作周期运行,每一周期包括一段起动时间,一段恒定负载运行时间和一段停机并断能时间(见图3),但这些时间较短,均不足以使电动机达到热稳定状态。
4.包括电制动的断续周期工作制(S5)
按一系列相同的工作周期运行,每一周期包括一段起动时间,一段恒定负载运行时间,一段快速电制动时间和一段停机并断能时间,但这些时间较短,均不足以使电动机达到热稳定状态。
5.电动机在下列条件下使用能正常运行。
(1)环境温度不超过40℃(一般环境用)或60℃(冶金环境用);
(2)海拔不超过1000m;
(3)经常地机械振动及冲击;
(4)频繁地起动,制动(电气或机械的)及逆转。
6.电动机的额定频率为50Hz,额定电压为380V。
7.接法:功率为132kW及以下的定子绕组用Y接法,其余用△接法,Y接法的电动机可增加零点引出线。
8.输出功率和转速基准工作制(S3-40%)时的额定输出功率和同步转速见表1。

表1

机座

同步转速

1000

750

600

Frame

Synchronous speed

r/min

r/min

r/min

112M

1.5

132M1

2.2

M2

3.7

M1

5.5

160M2

7.5

L

11

7.5

180L

15

11

200L

22

15

225M

30

22

250M1

37

30

M2

45

37

280S

55

45

37

M

75

55

45

315S

75

55

M

90

75

M1

90

355L1

110

L2

132

400L1

160

L2

200


9.基准工作制时,YZ系列电动机在额定电压下的最大转矩和堵转转矩对额定转矩的保证值见表2。

表2

额定功率(kw)

最大转矩/额定转矩

堵转转矩/额定转矩

Rated Power(kw)

Max. Torque TM

Block Torque

Rated Torque TN

Rated Torque TN

≤5.5

2

2

>5.5~11

2.3

2.3

>11

2.5

2.5


10.基准工作制时,YZR系列电动机在额定电压下的最大转矩对额定转矩之比的保证值见表3。

表3

额定功率(kw)

最大转矩/额定转矩

Rated Power(kw)

Max. Torque TM

Rated Torque TN

≤5.5

2.3

>5.5~11

2.5

>11

2.8

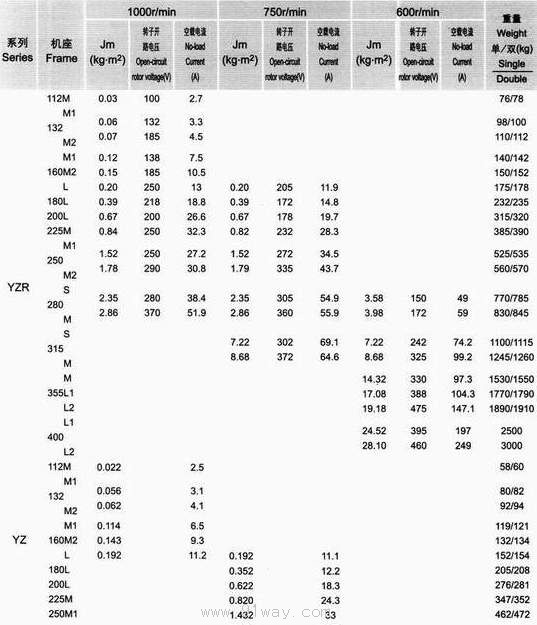

11.电动机基准工作制时转动惯量Jm,转子开路电压,空载电流值和重量见表4。

表4
YZR,YZ系列起重及冶金用电动机技术参数

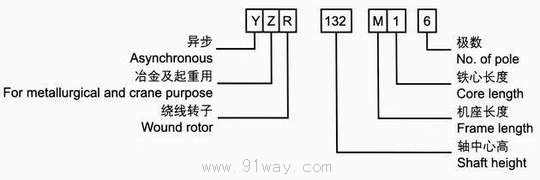

型号说明:

YZR,YZ系列起重及冶金用电动机型号说明

结构简介:
1.防护等级
冶金用电动机外壳防护等级为IP54;起重用电动机外壳防护等级为IP44。
2.冷却方法
机座112-132IC0041
机座160-355IC0141
机座400IC0151

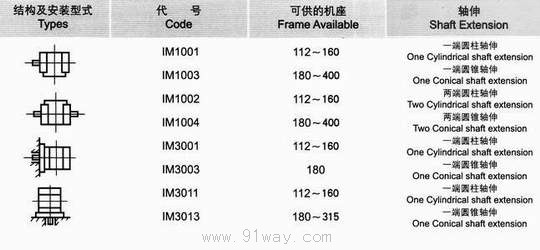

3.结构及安装型式见表5

表5

YZR,YZ系列起重及冶金用电动机安装形式
4.绝缘等级
冶金用电动机的绝缘等级为H级,起重用电动机的绝缘等级为F级。
5.接线盒
电动机定子接线盒位于机座顶部,可由机座的任一侧进行接线。
6.传动方式
电动机采用联轴器或齿轮转动,在采用正齿轮转动时,齿轮节圆直径应不小于轴伸直径的2倍。
7.刷握和电刷
YZR系列电动机刷握装有最新设计的恒压弹簧,当电刷在运行中磨损时,集电环与电刷之间的压力能保持不变。所用电刷的牌号为J201,尺寸见表7。

表7

中心高

电刷尺寸

集电环外径

中心高

电刷尺寸

集电环外径

Shaft

Brush size

OD. of

Shaft

Brush size

OD. of

height

collector ring

height

collector ring

112

20×8×32

100

250

40×12.5×50

160

132

20×8×32

100

280

40×20×60

200

160

25×10×50

112

315

40×20×60

200

180

25×10×50

125

355

50×20×60

250

200

32×12.5×50

140

400

2(40×20×60)

250

225

32×12.5×50

140


8.轴承
本系列电动机所用轴承的型号见表6。

表6

中心高

安装型式

IM1

IM3

Shaft

Mounting

驱动端

非驱动端

驱动端

非驱动端

height

Arrangement

driving End

Non-driving End

driving End

Non-driving End

112

308

308

308

308

132

309

309

309

309

160

311

311

311

311

180

313

313

313

313

200

315

315

32315

46315

225

315

315

32315

46315

250

316

316

32316

46316

280

32320

320

32320

46320

315

32322

322

32322

46322

355

32326

326

400

32330

330


9.YZR系列的集电环
机座112-250电动机的集电环用塑料模压结构,机座280-400电动机的集电环采用绝缘套筒式结构。

备注:
1.订货时必须说明产品型号、额定功率、额定电压、额定频率、调速范围及在此范围内的运行特性,接线盒位置等。
2.如有特殊要求,经双方协商后,可提供其它极数,其它结构及安装型式的电动机,也可配带各种传感器(测速发电机、超速开关、编码器等),各种制动器(电磁式、涡流式)各种热敏保护装置和加热带等。
