VS1-40.5户内高压真空断路器产品详细说明：

VS1-40.5户内高压真空断路器主要用于额定电压40.5kV,三相交流50Hz电力系统中,可供工矿企业,发电厂及变电站做保护和控制之用,尤其适用于各种频繁操作场所。本产品符合GB11022《高压开关设备和控制设备标准的共用技术要求》、GB1984《交流高压断路器》及IEC56《高压交流断路器》等标准要求。

VS1-40.5户内高压真空断路器主要技术参数(户内高压真空断路器VS-40.5型)

序号	项目	单位	技术参数
1	触头开距	mm	18~20
2	超行程		3~5
3	触头允许磨损厚度		3
4	平均分闸速度(触头分离后8mm)	m/s	1.0~1.5
5	平均合闸速度(触头闭合前12mm)		0.5~0.9
6	触头合闸弹跳时间		≤3
7	三相分闸不同期性		≤2
8	三相合闸不同期性	ms	≤2
9	合闸时间		≤90
10	分闸时间		≤60
11	各相导电回路直流电阻(上下梅花触头之间)	μΩ	1250A	1600A，2000A
			≤50	≤40
12	相间中心距	mm	300±2

序号	项目		单位	技术参数
1	额定电压		kV	40.5
2	额定绝缘水平	1min工频耐压		95
		雷电冲击耐压(峰值)		185
3	额定电流		A	630，1250，1600，2000
4	额定短路开断电流		kA	20	25	31.5
5	额定短路关合电流(峰值)			50	63	80
6	额定操作顺序			0-0.3s-Co-180s-Co
7	额定失步开断电流		kA	5	6.25	8
8	额定异相短路开断流			17.4	21.7	27.4
9	额定短路开断电流直流分量平均值			≤48%
10	额定电容器组开断电流		A	400
11	额定短路持续时间		S	4
12	额定短路开断电流开断次数		次	20
13	开断时间		ms	≤80
14	机械寿命		次	20000
15	断路器质量		Kg	260

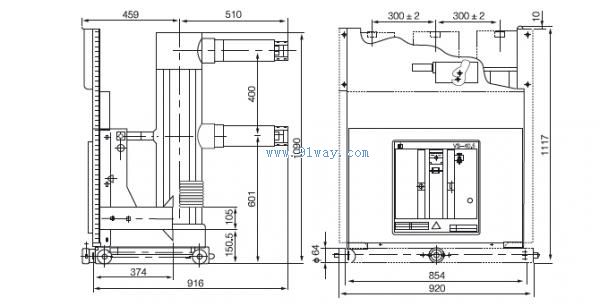

VS1-40.5户内高压真空断路器外形及安装尺寸(户内高压真空断路器VS-40.5型)
