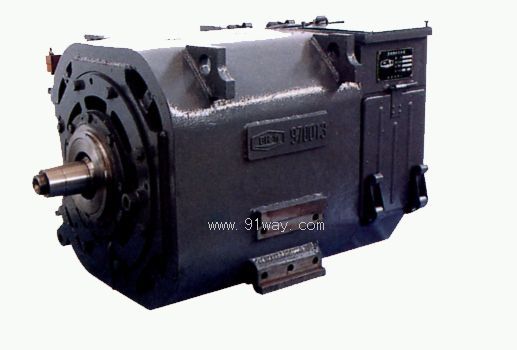

ZD109Z直流牵引电动机产品详细说明：

ZD109Z直流牵引电动机是ZD109型电动机的该型产品，采用抱轴承焊接机座，国产轴承，通用ZD109B1。主要使用于东风尘仆仆D调、东风10D调。

ZD109Z直流牵引电动机主要技术参数：
额定功率（Rated Power）：530KW
额定电压（Rated Voltage）: 670V
额定电流（Rated Current）: 845A
额定转速（Rated Speed）: 770r/min
最大转速（Max Speed））: 2385 r/min
最高电压（Max Voltage）: 980V
额定风量（Rated Air Flow）110m3/min
最大恒功率转速（Max Speed at Constant Power）: 2190 r/min
最大电流（Max Current）: 1200A
工作制（Duty）: s1
绝缘等级（Insulation class ）: H/H
励磁方式（Exciting Type）: 串励 Serier-Wound
冷却方式（Cooling Method）: 强迫通风Forced Ventilation
重 量（Weight）:2780kg
