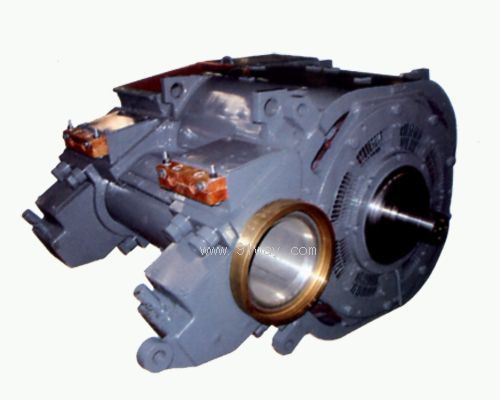

产品名称: ZD109C直流牵引电动机
型号规格: ZD109C直流牵引电动机
  放大图片 放大图片
产品类别: 常规产品 -- 电机产品 -- 直流牵引电机
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZD109C直流牵引电动机产品详细说明:
ZD109C直流牵引电动机,是种用于大功率货运内燃机车的四极强迫通风串励直流牵引电动机。其结构特点是:机座采用抱轴瓦焊接机座,滑动抱轴承结构;换向器端轴头装有测速齿盘,换向器轴承盖留有轴承温度传感器安装口。同时,换向器端传动端轴承盖上留有轴承温度传感器安装孔。电枢绕组采用薄膜导线,NOMEX纸槽形绝缘结构;主附极线圈采用压型的一体化结构;工艺上,定转子采用真空压力浸漆处理。该电机主要用于东风8B内燃机上。

ZD109C直流牵引电动机主要技术参数:
额定功率(Rated Power):530KW
额定电压(Rated Voltage): 670V
额定电流(Rated Current): 845A
额定转速(Rated Speed): 770r/min
最大转速(Max Speed)): 2385 r/min
额定效率(Rated Efficiency): 93%
最高电压(Max Voltage): 980V
最大恒功率转速(Max Speed at Constant Power): 2190 r/min
最大电流(Max Current): 1200A
工作制(Duty): s1
绝缘等级(Insulation class ): H/H
励磁方式(Exciting Type): 串励 Serier-Wound
冷却方式(Cooling Method): 强迫通风Forced Ventilation
重 量(Weight):3007kg
ZD109C直流牵引电动机
