ZW7-40.5系列户外高压真空断路器产品详细说明：

适用范围：
ZW7系列断路器适用于三相交流50Hz，40.5kV电力系统中，作为分，合负荷电流，过载电流及短路电流之用。它既可用于发电厂，变电所（站）对电力设备和电力线路的控制和保护，也可用于频繁操作的场所。是40.5kV老变电所无油化改造的更新换代的理想产品。

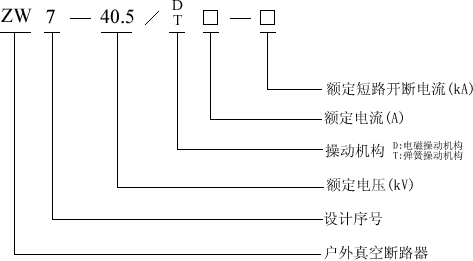

ZW7-40.5系列户外高压真空断路器型号：



ZW7-40.5型户外高压真空断路器（以下简称断路器）用于交流50HZ、电压40.5kv的三相电力系统，作为分断、关合负荷电流、过载电流及短路电流之用。
　a、采用真空灭弧，开断能力强，电寿命长，机械寿命10000次：
　　b、结构简单，免维护，不检修周期长；
　　c、绝缘性能好，抗污秽能力强；
　　d、可配弹簧或电磁操动机构，机械性能可靠，可频繁操作；无火灾和爆炸隐患；
　　e、内装电流互感器计量精度达0.2级，可实现三相差动保护；
　　f、内附疑露控制器，能保护断路器在一定的温度湿度下可靠运行。


　a.周围空气温度：上限＋40℃，下限-30℃(一般地区)、-40℃（高寒地区）；
　　b.海拔：≤1000m(若需增高海拔,则额定绝缘水平相应提离);
　　c.风压：不超过700pa(相当于风速34m/s);
　　d.振幅：地震烈度不超过8度；
　　e.污秽等级：Ⅲ级；
　　f.最大日温差；不超过25℃.

三、ZW7-40.5系列户外高压真空断路器主要技术参数

序号	名称			单位	数据
1	额定电压			KV	40.5
2	额定绝缘水平	1min工频耐压	干试		95
			湿试		80
		雷电冲击耐压(峰值)			185
3	额定电流			A	1250;1600;2000
4	额定短路开断电流			KA	20;25;31.5
5	额定操作顺序				分-0.3s-合分-180s-合分
6	额定短路开断电流次数			次	12
7	额定短路关合电流(峰值)			KA	50;63;80
8	额定峰值耐受电压
9	额定短时耐受电流				20;25;31.5
10	额定短路持续时间			S	4
11	平均分闸速度			M/S	1.5±0.2
12	平均合闸速度				0.7±0.2
13	触头合闸弹跳时间			MS	≤２
14	三相合（分）闸同期性时差				≤２
15	合闸时间				≤150
16	分闸时间				≤60
17	机械寿命			次	10000
18	额定操作电压及辅助回路额定电压			V	DC 110/220
					AC 110/220
19	每静回路直阻（不含互感器）			μΩ	≤100
20	动静触头允许磨损厚度			MM	3
21	重量			KG	800

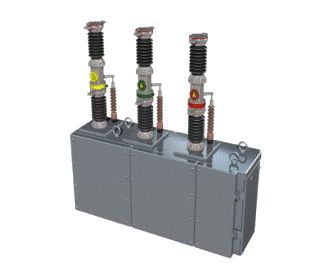

ZW7-40.5系列户外高压真空断路器
